Vodič za EDM žičane erodere: vrste, princip rada i savjeti za odabir

Razumijevanje erozije EDM žice: osnovne vrste i ključne značajke

Žičani eroder pripada široj obitelji opreme za strojnu obradu električnim pražnjenjem, a njegova značajka koja definira je pokretna žičana elektroda koja nikada ne dolazi u izravni kontakt s obratkom. Budući da se materijal uklanja kontroliranim iskrenjem, a ne mehaničkom silom rezanja, eroder za elektroeroziju može obraditi očvrsnuti alatni čelik, karbid i druge vodljive materijale koji bi inače otupili ili slomili konvencionalne alate za rezanje. Ovaj beskontaktni postupak također čini obradu žičanom erozijom preferiranim izborom za dijelove tankih stijenki i osjetljive profile gdje bi stezanje ili pritisak rezanja uzrokovali izobličenje.

U praktičnom smislu, žičane EDM erodere općenito se grupira u tri obitelji na temelju brzine kretanja žice i sposobnosti rezne geometrije.

• EDM strojevi srednje brzine ponovno upotrijebite molibdensku žicu kroz ponovljene prolaze, uravnotežujući kvalitetu završne obrade površine s razumnom brzinom rezanja za općeniti rad s alatom i matricama.
• Brzi strojevi za eroziju žice optimizirani su za brže uklanjanje materijala na jednostavnim dvodimenzionalnim profilima, što ih čini uobičajenim na proizvodnim podovima kojima su potrebna kraća vremena ciklusa.
• EDM strojevi sa žicom velikog konusa dodajte produljeni hod osi i širu artikulaciju glave tako da žica može rezati strme zidove pod kutom, što standardne konfiguracije ne mogu doseći.

Odabir među ovim kategorijama počinje razumijevanjem geometrije dijela, potrebne tolerancije dimenzija i uključuje li posao ravne zidove ili površine pod kutom. Alatnica koja proizvodi matrice za utiskivanje s okomitim stijenkama ima drugačije potrebe od radionice za rezanje ekstruzijskih matrica sa suženim kanalima protoka. Usklađivanje tipa erodera s familijom dijelova rano u planiranju procesa izbjegava nepotrebno ponovno pričvršćivanje i smanjuje otpad kod složenih poslova.

Ključni zaključak: odabir ispravne kategorije žičane EDM eroder prije programiranja posla najveći je čimbenik u učinkovitosti rezanja i točnosti dijelova.

Kako radi EDM žičani eroder: princip i strukturni izgled

Princip rada žičane elektroerozerske erodere usredotočen je na kontroliranu eroziju iskrenja između žičane elektrode i vodljivog obratka, oba uronjena u dielektričnu tekućinu kao što je deionizirana voda ili isprana njome. CNC kontroler pokreće X-Y radni stol, a na strojevima s mogućnošću suženja i U-V glavu, tako da žica slijedi programiranu konturu dok tisuće pražnjenja u sekundi progresivno nagrizaju zarez malo širi od promjera žice. Dielektrična tekućina služi u tri svrhe odjednom: hladi zonu rezanja, ispire erodirane čestice i pomaže stabilizirati svako pražnjenje tako da proces ostaje dosljedan duž cijele putanje rezanja.

Ilustracija u nastavku prikazuje glavne strukturne skupine koje se nalaze na tipičnom EDM eroderu rezanom žicom, predstavljene u pojednostavljenom trodimenzionalnom rasporedu radi jasnoće.

U ovom rasporedu, žica se odmotava s kalema, provlači kroz gornju vodilicu, povlači preko obratka koji se drži na X-Y radnom stolu i skuplja nakon prolaska kroz donju vodilicu, dok CNC upravljačka ploča koordinira kretanje osi, parametre pražnjenja i tlak ispiranja u stvarnom vremenu. Na EDM eroderima s velikom konusnom žicom, gornja i donja glava vodilica mogu se ljuljati neovisno, što omogućuje da se žica nagne pod kutom, a ne da ostane savršeno okomita, a to je ono što proizvodi kutne ili sužene rezane stijenke umjesto ravnih. Servo povratna informacija kontinuirano prilagođava brzinu dodavanja stola tako da razmak između žice i obratka ostaje unutar uskog raspona potrebnog za stabilna pražnjenja, sprječavajući lomljenje žice na dubokim ili zamršenim rezovima.

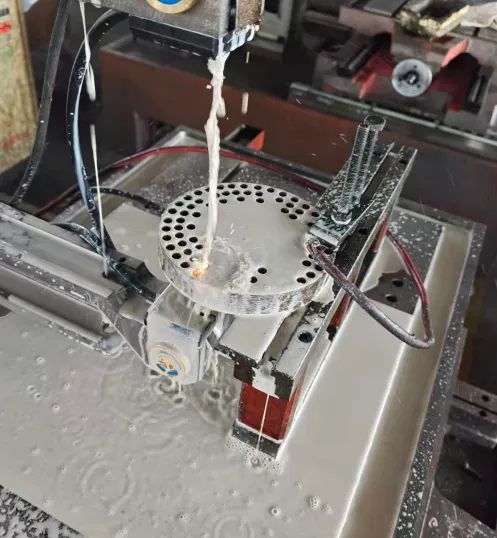

Dielektrična tekućina koja preplavljuje zonu rezanja tijekom aktivnog prolaska žičane erozije, održavajući prazninu ispranom i ohlađenom.

Ključni zaključak: nezavisna artikulacija glava-vodilica strukturalna je značajka koja odvaja EDM erodere s velikom konusnom žicom od standardnih strojeva za okomito rezanje.

Scenariji primjene i kriteriji odabira

Žičani EDM uređaji opslužuju trgovine alatima i kalupima, proizvođače kalupa, dobavljače zrakoplovnih komponenti, strojare medicinskih uređaja i proizvođače matrica za utiskivanje, uglavnom zato što te industrije rutinski rade s očvrslim legurama i zahtijevaju uske dimenzijske tolerancije koje konvencionalno glodanje ne može uvijek jamčiti. Na primjer, radionica za štancanje oslanja se na EDM stroj za rezanje žice za izradu zazora za bušenje i kalupe s dosljednom, ponovljivom točnošću u dugim proizvodnim ciklusima. Dobavljači zrakoplovnih i medicinskih proizvoda često daju prednost obradi žičanom erozijom za male, geometrijski složene elemente gdje se beskontaktnim rezanjem izbjegava izazivanje stresa u tankim dijelovima.

Usporedba tipičnih slučajeva upotrebe

Kada procjenjuju koja kategorija žičane erozije odgovara određenoj proizvodnoj liniji, kupci obično važu četiri čimbenika: maksimalni kut konusa koji zahtijevaju crteži dijelova, ciljani stupanj završne obrade površine, prihvatljivo vrijeme ciklusa po dijelu i raspon debljine izratka koji radionica redovito obrađuje. Radionica koja kombinira rad s ravnim zidom i s konusnim radovima ponekad standardizira EDM eroder s velikim konusom žice tako da platforma jednog stroja može pokriti obje vrste poslova, smanjujući potrebu za više namjenskih strojeva.

Ključni zaključak: usklađivanje mogućnosti konusa, zahtjeva za završnu obradu površine i debljine dijela s klasom stroja sprječava skupo ponovno pričvršćivanje ili sekundarne operacije.

Detaljna usporedba serije strojeva za eroziju sa žicom

Prije vizualne usporedbe performansi, pomaže razumjeti što razdvaja ove tri obitelji strojeva na praktičnoj razini. Srednje brzi EDM strojevi za rezanje žicom ponovno koriste žicu u više prolaza, što podržava finije završne rezove nakon početnog grubog prolaza. Brzi strojevi za EDM žicu uvode molibdensku žicu u jednom kontinuiranom smjeru pri većim brzinama putovanja, favorizirajući protok na jednostavnijim dvodimenzionalnim oblicima. EDM strojevi sa velikom konusnom žicom dodaju zglobne vodeće glave i produljeni hod osi tako da se kutni zidovi mogu proizvesti bez sekundarne obrade. Radarski grafikon u nastavku smješta ove tri obitelji jednu pored druge po četiri kriterija koje kupci najčešće ocjenjuju.

Ilustrativno relativno pozicioniranje obitelji strojeva prema četiri kriterija prioriteta kupaca (nisu izmjereni laboratorijski podaci).

Čitajući grafikon izvana prema unutra, obitelj velikih konusa proteže se najdalje duž osi sposobnosti konusa, odražavajući njegovu namjenski izrađenu artikulaciju glave vodilice, dok njegova završna obrada površine i rezultati preciznosti ostaju usporedivi s obitelji srednje brzine jer obje koriste sličnu logiku završne obrade s više prolaza. Obitelj velikih brzina proteže se najdalje duž osi brzine rezanja, ali se nalazi bliže središtu po mogućnosti suženja, u skladu s fokusom dizajna na jednostavne, brze dvodimenzionalne profile, a ne na kutnu geometriju. Niti jedna od tri obitelji ne dominira nad svakom osovinom odjednom, što je upravo razlog zašto trgovine biraju između njih na temelju mješavine dijelova koje zapravo pokreću, umjesto da pretpostavljaju da je jedna klasa strojeva univerzalno superiorna. Radionica koja uglavnom reže umetke za utiskivanje s okomitim stijenkama općenito dobiva veću praktičnu vrijednost zahvaljujući ravnoteži brzine i završne obrade konfiguracije srednje brzine ili velike brzine. Radionica koja redovito proizvodi ekstruzijske matrice ili kutne zrakoplovne kanale ima više koristi od čvrstoće osi konusa konfiguracije velikog konusa, čak i ako to dolazi s drugačijim radnim ritmom na poslovima ravnih zidova. Na kvalitetu završne obrade površine na sve tri obitelji također uvelike utječu promjer žice, broj završnih prolaza i stanje dielektrične tekućine, a ne samo obitelj strojeva. Preciznost također ovisi o kvaliteti servo kontrole, toplinskoj stabilnosti postolja stroja i tome koliko se radni stol održava tijekom vremena. Zbog ovih međudjelovanja varijabli, radarsku usporedbu treba čitati kao početnu točku za sužavanje kategorije stroja, a ne kao zamjenu za pregled specifičnih crteža dijelova i oblačića tolerancije namjeravane kombinacije poslova. Trgovine koje obrađuju istinski mješovito radno opterećenje ponekad otkriju da standardiziranje na platformi s velikim konusom i jednostavno pokretanje u ravnozidnom načinu rada za poslove bez konusa smanjuje ukupan broj tipova strojeva koje trebaju održavati i programirati.

Usporedba značajki na razini serije

Osim kuta konusa, trgovine koje uspoređuju žičane erodere s velikim konusom sa standardnim konfiguracijama često gledaju koliko je širok raspon konusa pri određenoj debljini izratka, budući da se sposobnost općenito sužava kako materijal postaje deblji. Horizontalni trakasti dijagram u nastavku ilustrira ovo relativno pozicioniranje na konceptualnoj razini, pokazujući kako se sposobnost suženog raspona obično proširuje pomicanjem od konfiguracija srednje brzine prema namjenskim platformama velikog suženja. Ovo je predstavljeno kao opći industrijski referentni uzorak, a ne kao specifikacija za bilo koji pojedinačni model stroja. Kupci bi uvijek trebali potvrditi točan raspon konusa i ograničenja debljine u odnosu na objavljenu specifikaciju određenog stroja prije nego što donesu odluku o kupnji. Unatoč tome, relativni redoslijed prikazan ovdje odražava dosljedan obrazac na tržištu žičane EDM erodera.

Konceptualna usporedba mogućnosti relativnog raspona suženja u kategorijama žičane EDM erodera (ilustrativno, a ne specifikacija proizvoda).

Ključni zaključak: EDM eroderi sa žicom velikog konusa najviše proširuju upotrebljivi raspon konusa, ali ispravan izbor još uvijek ovisi o stvarnoj mješavini dijelova koju radionica koristi.

Smjer industrije: Usvajanje automatizacije u operacijama elektroerozije žice

Uz odabir kategorije stroja, trgovine sve više odmjeravaju koliko automatizacije podržava platforma žičane elektroerozerske erozije, budući da vrijeme rada bez nadzora izravno utječe na ukupni protok trgovine. Automatizacija na modernim EDM strojevima za rezanje žice može uključivati ​​automatsko uvlačenje žice nakon prekida, programabilne višeprolazne završne rutine i daljinsko praćenje posla. Ove značajke smanjuju količinu intervencije operatera koja je potrebna tijekom smjene i omogućuju jednom tehničaru da nadgleda više strojeva koji rade istovremeno. Linijski grafikon u nastavku skicira opći, ilustrativni obrazac trenda usvajanja značajki povezanih s automatizacijom u sektoru žičane EDM opreme tijekom otprilike proteklog desetljeća. Predstavlja se kao konceptualni trend, a ne kao specifična izmjerena statistika iz bilo kojeg pojedinačnog izvora.

Konceptualni, ilustrativni trend usvajanja značajki povezanih s automatizacijom na platformama žičane elektroerozerijske erozije tijekom vremena.

Ovdje prikazani nagib prema gore odražava opći smjer, a ne preciznu industrijsku brojku, ali je usklađen s uzorkom koji mnogi upravitelji alatnica anegdotalno opisuju: značajke automatizacije koje su nekoć bile izborne nadogradnje sada su uobičajeno uključene u konfiguracije žičane erozije srednjeg i višeg ranga. Konkretno, automatsko uvlačenje žice prešlo je s vrhunske značajke na gotovo standardno očekivanje, budući da izravno smanjuje vrijeme zastoja nakon puknuća žice tijekom dugih ciklusa rezanja bez nadzora. Programabilne višeprolazne završne rutine također su postale pristupačnije, dopuštajući operaterima da jednom definiraju grube i završne prolaze i ponovno koriste tu logiku u sličnim obiteljima dijelova bez ponovnog programiranja svaki put. Sposobnost daljinskog nadzora rasla je usporedo sa širim trendovima povezivanja tvornice, omogućujući nadzornicima provjeru statusa rezanja bez hodanja po podu radionice. Ništa od ovoga ne uklanja potrebu za vještim operaterima, budući da programiranje složene sužene geometrije i dijagnosticiranje nestabilnosti pražnjenja i dalje zahtijeva praktičnu stručnost. Ono što automatizacija mijenja je koliko rutinske, ponavljajuće pažnje treba stroju tijekom normalnog proizvodnog ciklusa, oslobađajući operatere da upravljaju s nekoliko strojeva ili umjesto toga rade s programskim zadacima veće vrijednosti. Trgovine koje procjenjuju kupnju novog EDM stroja za rezanje žicom sve češće pitaju o tim značajkama automatizacije, uz tradicionalnija pitanja o rasponu konusa i stupnju završne obrade površine. Za kapacitet planiranja trgovine za sljedećih nekoliko godina, a ne samo za sljedeći posao, sposobnost automatizacije vrijedi jednako ozbiljno odmjeriti kao i sirovu brzinu rezanja. Ovo je posebno istinito za trgovine koje rade bez svjetla ili imaju produžene smjene bez nadzora, gdje puknuće žice koje se ne rješava satima ima mnogo veće troškove nego isti događaj tijekom smjene s osobljem. U konačnici, trendovi usvajanja automatizacije potvrđuju širu misao koja je već iznijeta u gornjim odjeljcima za usporedbu: odabir stroja trebao bi odražavati kako će se oprema stvarno koristiti iz dana u dan, a ne samo njezine glavne specifikacije.

Ključni zaključak: Značajke automatizacije, kao što je automatsko uvlačenje žice, pomaknule su se s opcijskih dodataka na praktična očekivanja na modernim platformama žičane erozije.

Usklađivanje odabira žičano erozirajućeg stroja s vašom primjenom

Odabir pravog stroja za elektroeroziju sa žicom ne ovisi samo o brzini rezanja ili nabavnoj cijeni. Konfiguracija koja najbolje odgovara treba odgovarati materijalu obratka, potrebnoj točnosti dimenzija, geometriji dijela, očekivanom obujmu proizvodnje i dugoročnim proizvodnim ciljevima radionice. Različite industrije, a često i različiti poslovi unutar iste trgovine, zahtijevaju različite konfiguracije žičane EDM, zbog čega je vrijedno ponovno pregledati kako se određena aplikacija preslikava na obitelji strojeva koje smo već uspoređivali prije nego što donesete odluku o kupnji.

Za preciznu proizvodnju kalupa: Odaberite žičanu eroziju srednje brzine

Za proizvođače kalupa koji proizvode precizne umetke, izbijače, matrice i druge složene komponente alata, srednje brzi žičani EDM stroj obično je poželjna početna točka. Srednje brzi žičani EDM strojevi koriste višestruke rezne prolaze kako bi uravnotežili učinkovitost strojne obrade s jakom završnom obradom površine i preciznošću dimenzija, što je upravo zahtjev ravnoteže preciznosti rada kalupa. Ovaj pristup odgovara trgovinama u kojima kupci očekuju stabilnu preciznost, smanjeni rad na poliranju i dosljednu kvalitetu strojne obrade od jedne proizvodne serije do druge.

Tipične primjene uključuju:

• Preciznost molds
• Matrice za štancanje
• Komponente kalupa za brizganje plastike
• Mehanički dijelovi visoke tolerancije
• Obrada tvrdog metala i kaljenog čelika

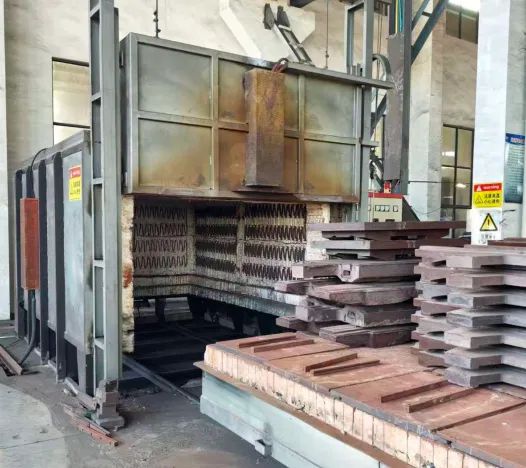

Otvrdnute ploče od alatnog čelika koje se postavljaju nakon toplinske obrade, vrsta materijala srednje brze žice EDM koja se redovito koristi za završnu obradu do niske tolerancije.

POOSN PSC serija srednje brzi žičani EDM strojevi dizajnirani su za trgovine kojima je potrebna veća kvaliteta strojne obrade i stabilna, ponovljiva izvedba u preciznim proizvodnim okruženjima, proširujući liniju srednje brzine koja je već navedena u usporedbi serije ranije u ovom članku.

Površinska obrada na srednje brzom žičanom EDM stroju ne popravlja sam stroj; uvelike se oblikuje prema tome koliko je završnih prolaza programirano nakon početnog grubog rezanja. Svakim dodatnim prolazom uklanja se tanji sloj materijala pri nižoj energiji pražnjenja, što progresivno zaglađuje zid zareza i pooštrava moguću toleranciju. Ova višeprolazna logika ključna je za zašto su srednje brze platforme favorizirane za precizne kalupe i matrice u odnosu na rezanje velikom brzinom u jednom prolazu. Grafikon u stupcu u nastavku ilustrira, na konceptualnoj razini, kako se hrapavost površine obično smanjuje kako se dodaju dodatni završni prolazi na višeprolaznoj žičanoj EDM postavci. Predstavljen je kao ilustrativni uzorak koji odražava općenito višeprolazno EDM ponašanje, a ne zajamčeni rezultat za bilo koji određeni stroj, materijal ili promjer žice.

Konceptualni trend hrapavosti površine kroz uzastopne prolaze na višeprolaznoj žičanoj EDM postavi (opći referentni raspon, a ne fiksna specifikacija).

Čitajući dijagram slijeva na desno, prva traka predstavlja prolaz grubog reza, koji daje prednost brzini uklanjanja materijala u odnosu na kvalitetu površine i obično ostavlja razmjerno grubu stijenku zareza. Druga traka odražava prvi završni prolaz, gdje je energija pražnjenja smanjena, a žica reže tanki sloj kože kako bi ispravila pogrešku u dimenzijama izazvanu grubim rezom. Treća i četvrta traka predstavljaju dodatnu završnu obradu ili kliznu obradu, pri čemu svaki uklanja progresivno manje materijala pri progresivno blažem postavkama pražnjenja, zbog čega se hrapavost površine nastavlja smanjivati, ali s manjim poboljšanjima u svakom koraku. Upravo je ovaj obrazac razlog zašto se tvornice preciznih kalupa i kalupa naginju konfiguracijama žičane EDM srednje brzine koje podržavaju ponovnu upotrebu žice u nekoliko prolaza, umjesto jednoprolazne postavke velike brzine koja je prikladnija za grublje dvodimenzionalne profile. Kompromis je vrijeme ciklusa: svaki dodatni završni prolaz dodaje minute obrade, tako da trgovine općenito prestaju dodavati prolaze nakon što dio dosegne toleranciju i završi stupanj koji zahtijeva crtanje, umjesto da uvijek izvode maksimalan broj dostupnih prolaza. Promjer žice, stanje dielektrične tekućine i materijal izratka utječu na to gdje svaka šipka pada, tako da se ovdje prikazane vrijednosti trebaju čitati kao opći referentni raspon, a ne kao fiksna specifikacija za bilo koji određeni stroj. Deblji ili tvrđi materijal obratka općenito treba više prolaza da bi se postigao isti završni stupanj u usporedbi s tanjim ili mekšim dijelom. Trgovine koje proizvode komponente kalupa za brizganje plastike s uskim tolerancijama linije razdvajanja, na primjer, često programiraju tri ili više završnih prolaza posebno zato što je vrijeme poliranja nakon toga skupo, a bolja završna obrada nakon rezanja smanjuje taj ručni rad. Obrada karbida i kaljenog alatnog čelika slijedi sličnu logiku, budući da ti tvrđi materijali mogu biti osjetljiviji na energiju pražnjenja i imaju koristi od nježnijeg, postupnijeg slijeda završne obrade. Mehanički dijelovi visoke tolerancije namijenjeni za sklopove s uskim spojevima također imaju tendenciju da opravdaju dodatni broj prolaza, budući da dimenzionalna dosljednost tamo izravno utječe na prinos nizvodnog sklopa. Naposljetku, broj prolaza programiran na stroju za elektroeroziju sa žicom srednje brzine praktična je poluga kojom operateri prilagođavaju posao po posao, uravnotežujući završni stupanj koji dio zahtijeva u odnosu na vrijeme ciklusa koje dopušta raspored proizvodnje.

Ključni zaključak: precizni rad kalupa općenito upućuje na srednje brzi žičani EDM stroj, a programiranje u više prolaza, a ne sam stroj, je ono što u konačnici daje strogu toleranciju i završni stupanj koji zahtijeva ovaj rad.

Smjernice za održavanje za dugoročnu pouzdanost stroja

Dosljedno održavanje je ono što omogućuje erodoru za elektroeroziju da zadrži svoju točnost pozicioniranja tijekom godina proizvodnje, a ne samo prvih mjeseci u radionici. Stanje dielektrične tekućine zaslužuje posebnu pozornost, budući da kontaminirana ili osiromašena tekućina izravno utječe na stabilnost pražnjenja, kvalitetu završne obrade površine i potrošnju žice. Vodilice žice i kontaktne točke postupno se troše zbog stalnog hoda žice, tako da periodični pregled otkriva potrebu za zamjenom prije nego se pokažu kao nedosljedna kvaliteta rezanja ili neočekivani lomovi žice. Tračnice radnog stola i kuglični vijci također zahtijevaju redovito čišćenje i podmazivanje, budući da je nakupljeni otpad u tim područjima čest uzrok postupnog odstupanja točnosti koji se može spriječiti.

Grafikon u nastavku prikazuje gdje se obično troši vrijeme rutinskog održavanja na EDM stroju za rezanje žice, na temelju opće prakse u trgovini, a ne na određenom vremenskom istraživanju, tako da trgovine mogu planirati rasporede održavanja oko područja kojima je najčešće potrebna pažnja.

Opća raspodjela vremena rutinskog održavanja kroz uobičajene kategorije zadataka (ilustrativni uzorak trgovačke prakse).

Servisiranje dielektrične tekućine i filtra dosljedno zahtijeva najveći udio pozornosti rutinskog održavanja, što odražava koliko izravno čistoća tekućine utječe na svaki rez koji stroj napravi. Kada se zanemari filtriranje, erodirane čestice ponovno cirkuliraju kroz spremnik i mogu uzrokovati nedosljedno ponašanje pražnjenja, vidljivo kao neravna površina ili neobjašnjivi lomovi žice tijekom posla. Provjera vodilice i zategnutosti žice je na drugom mjestu jer ove komponente doživljavaju kontinuirano mehaničko trošenje zbog putovanja žice i izravno utječu na točnost pozicioniranja duž putanje rezanja. Provjera električnog kontakta i dodavanja žice je važna jer degradirani kontakti unose varijaciju otpora koja može destabilizirati vrijeme pražnjenja, osobito pri duljim izvođenjima bez nadzora. Čišćenje postolja i tračnica, iako manje u tipičnom vremenskom udjelu, ima ogroman dugoročni učinak na točnost stroja, budući da nakupljeni ostaci u tim područjima obično uzrokuju sporo pomicanje pozicioniranja koje je teško dijagnosticirati, a ne očitu pogrešku. Provjere softvera i kalibracije zaokružuju popis i obično su najbrže od pet kategorija, ali njihovo preskakanje tijekom duljeg razdoblja može dopustiti da se male pogreške pomaka povećaju tijekom mnogih poslova. Trgovine koje grade kalendar održavanja oko ove opće raspodjele imaju tendenciju uhvatiti probleme u razvoju prije nego prekinu proizvodnju, umjesto da reagiraju tek nakon što pukne žica ili odbačeni dio otkrije problem. Vrijedno je napomenuti da će stvarno vrijeme potrošeno na svaku kategoriju varirati ovisno o radnom okruženju, kvaliteti vode, intenzitetu radnog opterećenja i broju sati rada stroja tjedno. Radnja koja vodi gotovo neprekidnu proizvodnju u više smjena općenito će trebati servisirati dielektričnu tekućinu i filtre češće nego što sugerira opći obrazac prikazan ovdje. Uparivanje dokumentiranog dnevnika održavanja s preporučenim servisnim intervalima proizvođača daje najpouzdaniju osnovu za planiranje, umjesto oslanjanja samo na fiksni kalendarski datum. Ispitivanje točnosti pozicioniranja pri puštanju u rad, i povremeno nakon toga, ostaje jedan od najizravnijih načina da se potvrdi da akumulirano trošenje nije počelo utjecati na kvalitetu dijelova.

Ključni zaključak: upravljanje dielektričnom tekućinom i inspekcija vodiča žice zajedno čine više od polovice rutinskog održavanja žičane elektroerozerske erodere, a zanemarivanje bilo kojeg od njih čest je izvor zastoja koji se mogu izbjeći.

Odabir pouzdanog proizvođača žičane erozije

Kada ocjenjuju proizvođača ili dobavljača žičane elektroerozerske erodere, trgovine općenito gledaju dalje od specifikacije kako je stroj projektiran, testiran i podržan nakon kupnje. Ovdje je važna dosljednost u procesu proizvodnje, budući da se dva stroja izrađena prema istoj nominalnoj specifikaciji mogu ponašati različito na terenu ako se točnost pozicioniranja ne provjeri na svakoj jedinici prije isporuke. Proizvođač sa vlastitim kapacitetima za istraživanje, razvoj i proizvodnju često je u boljem položaju da poboljša kontrolu dodavanja žice, artikulaciju glave vodilice i upravljački softver tijekom uzastopnih generacija proizvoda, umjesto da se potpuno oslanja na podsustave treće strane.

Taizhou Xinchengyang Machinery Manufacturing Co., Ltd jedan je primjer proizvođača izgrađenog oko ove vrste fokusirane specijalizacije, s godinama iskustva koncentriranog posebno na strojnu obradu električnim pražnjenjem i posebnu opremu za obradu. Asortiman proizvoda tvrtke obuhvaća kategorije o kojima se raspravlja u ovom članku: serije PS-C i DK77-BC pokrivaju potrebe za rezanjem žice srednje brzine, serije DK77-A i DK77-B bave se aplikacijama za rezanje žice velikom brzinom, a serija DK77-D napravljena je za radove rezanja žice velikog konusa. Svaki alatni stroj koji proizvede tvrtka podvrgava se testiranju točnosti pozicioniranja prije napuštanja tvornice, što odražava širu industrijsku točku iznesenu ranije u ovom članku o tome zašto je provjera točnosti važna za dugoročnu pouzdanost. Proizvodi tvrtke distribuiraju se širom zemlje, s odabranim modelima koji dopiru do kupaca diljem jugoistočne Azije, zapadne Azije, Europe i Amerike, što joj daje iskustvo podrške žičane elektroerozerske elektroerozije u nizu radnih okruženja i primjena dijelova.

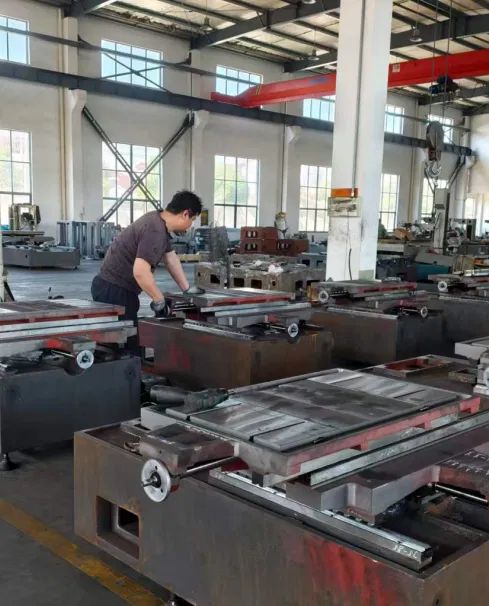

Strojni kreveti postavljaju se i provjeravaju na proizvodnom katu prije završne montaže i ispitivanja točnosti.

Za trgovine koje uspoređuju dobavljače, ova vrsta fokusiranog asortimana proizvoda, koji pokriva kategorije srednje brzine, velike brzine i velikog konusa pod jednim proizvođačem, može pojednostaviti pronalaženje izvora za trgovine koje očekuju da će se njihova kombinacija dijelova razvijati tijekom vremena. Proizvođač žičane EDM erodere koji također djeluje kao veletrgovac ili dobavljač distributerima ima koristi od povratnih informacija preko šire baze instaliranih strojeva, što zauzvrat može informirati o stalnom usavršavanju proizvoda. Trgovine koje ocjenjuju bilo kojeg dobavljača opreme za EDM žicu trebale bi se posebno raspitati o postupcima testiranja točnosti pozicioniranja, budući da ovaj pojedinačni korak kontrole kvalitete ima ogroman utjecaj na to koliko će dosljedno raditi stroj nakon što stigne u radionicu.

Kako odabrati pravi žičani EDM stroj za vašu primjenu Odabir pravog žičanog EDM stroja ovisi o više od brzine rezanja ili cijene stroja. Idealna konfiguracija trebala bi odgovarati materijalu obratka, potrebnoj točnosti, geometriji dijela, obujmu proizvodnje i dugoročnim ciljevima proizvodnje. Različite industrije i primjene zahtijevaju različita Wire EDM rješenja, zbog čega je razumijevanje razlika između serija strojeva bitno prije donošenja odluke o kupnji. Za preciznu proizvodnju kalupa: odaberite žičanu eroziju srednje brzine. Za proizvođače kalupa koji proizvode precizne umetke, proboje, matrice i složene komponente alata, žičana erozija srednje brzine obično je preferirani izbor. Žičani EDM strojevi srednje brzine koriste višestruke rezne prolaze kako bi uravnotežili učinkovitost strojne obrade s izvrsnom završnom obradom površine i preciznošću dimenzija. Prikladni su za primjene gdje kupci zahtijevaju stabilnu preciznost, smanjeni rad na poliranju i dosljednu kvalitetu strojne obrade. Tipične primjene uključuju: · Precizne kalupe · Utiske za utiskivanje · Komponente kalupa za brizganje plastike · Mehaničke dijelove visoke tolerancije · Strojnu obradu od karbida i kaljenog čelika POOSN PSC Serija srednje brzinskih strojeva za eroziju izrađena je za kupce koji trebaju višu kvalitetu obrade i stabilne performanse u preciznim proizvodnim okruženjima.
