Za što se koristi žičani EDM stroj?

Što radi žičani EDM stroj i zašto je to važno u modernoj proizvodnji

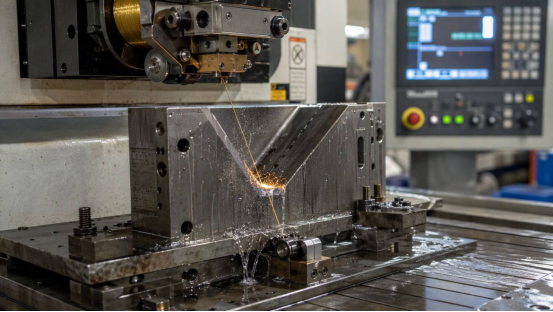

A žičani EDM stroj (stroj za obradu žičanim električnim pražnjenjem) reže električno vodljive materijale generiranjem kontroliranih električnih iskri između tanke, kontinuirano pokretne žičane elektrode i obratka, erodirajući materijal duž programirane putanje bez izravnog mehaničkog kontakta. To ga čini glavnim postupkom za rezanje očvrsnutog alatnog čelika, karbida i drugih metala koje je teško obraditi u precizne matrice, izbijače, kalupe i složene profilne dijelove koje konvencionalno glodanje ili tokarenje teško proizvodi.

Budući da žica za rezanje nikada fizički ne pritišće obradak, obrada erozijom žicom unosi vrlo malo mehaničkog naprezanja, što je jedan od razloga zašto ostaje preferirani postupak za završnu obradu očvrslih komponenti nakon toplinske obrade. Tehnologija obuhvaća nekoliko kategorija strojeva — brzi žičani EDM, srednje brzi žičani EDM i veliki konusni žičani EDM — svaki odgovara različitim zahtjevima točnosti, brzine i kuta suženja. Razumijevanje ovih razlika pomaže tvornicama, proizvođačima alata i OEM kupcima da odaberu ono pravo CNC stroj za rezanje žice konfiguracija za njihove proizvodne potrebe.

Ovaj članak prolazi kroz uobičajene tipove strojeva, njihova načela rada, tipične scenarije primjene, usporedne karakteristike performansi, prakse održavanja i kamo se industrija kreće — dajući upraviteljima alatnica i timovima za nabavu praktičnu referencu za procjenu žičana EDM oprema opcije.

Ključni zaključak: Wire EDM uklanja tvrdi, vodljivi materijal erozijom iskre umjesto silom rezanja, što ga čini standardnom metodom za precizne matrice, kalupe i ojačane komponente alata.

Uobičajeni tipovi strojeva za eroziju žice i njihove karakteristike

EDM strojevi za rezanje žicom općenito su grupirani prema brzini kretanja žice i strukturnom dizajnu, a svaka kategorija služi zasebnom segmentu proizvodnje alata i matrice i preciznih dijelova.

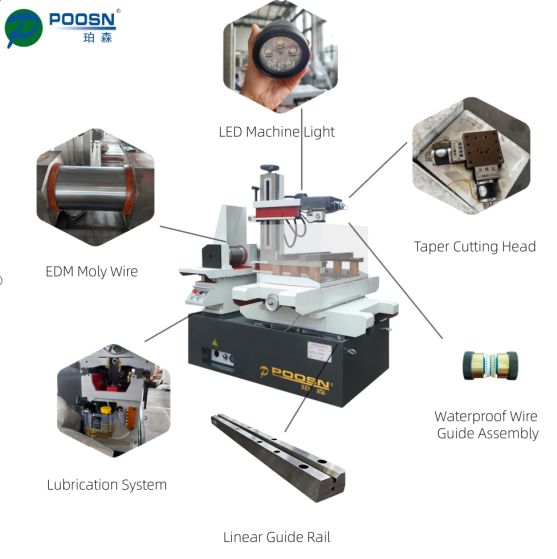

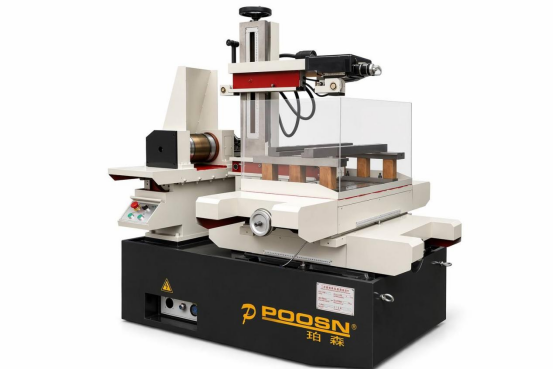

Brzi strojevi za eroziju žice koristite klipnu žicu od molibdena koja putuje naprijed-nazad i ponovno se koristi više puta prije zamjene, nudeći praktičnu ravnotežu učinkovitosti obrade i ekonomičnosti rada za općeniti rad na izradi kalupa.

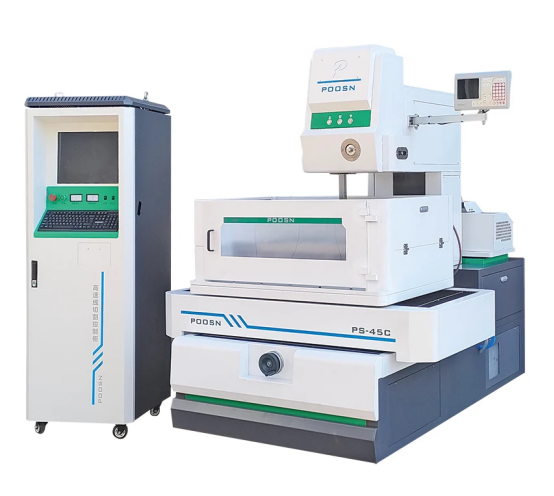

Srednjebrzinski strojevi za elektroeroziju dodajte poboljšanja kao što su poboljšani pulsni izvori napajanja, kontrola napetosti žice u zatvorenoj petlji i strategije višestrukih rezova, koje obično proizvode finiju završnu obradu površine i čvršću konzistentnost dimenzija od osnovnih brzih modela.

EDM strojevi sa žicom velikog konusa izrađeni su s produljenim gornjim hodom za vođenje žice i posebnim mehanizmima za vođenje tako da mogu rezati profile pod strmim kutom, što je bitno za matrice za utiskivanje, matrice za ekstruziju i dijelove koji zahtijevaju nagibne kutove.

Tipični faktori odabira prema kategoriji stroja

Ključni zaključak: Odabir između brzih, srednje brzih i strojeva za EDM žicu s velikim konusom prvenstveno ovisi o potrebnoj završnoj obradi površine, dimenzijskoj toleranciji i uključuje li geometrija dijela strme kutove konusa.

Princip rada i osnovna struktura stroja

Žičani EDM sustav radi tako da tanku metalnu žicu - obično molibden za strojeve velike i srednje brzine, ili mjed za sustave niske brzine - kontinuirano dovodi kroz zonu rezanja, dok pulsirajuće istosmjerno napajanje generira brzi niz električnih pražnjenja između žice i obratka. Svako pražnjenje isparava mikroskopsku količinu materijala s površine izratka, a dielektrična tekućina (obično deionizirana voda) ispire erodirane čestice dok također hladi žicu i izradak. CNC upravljački sustav pomiče radni stol duž programiranih X-Y koordinata, a na strojevima s mogućnošću konusnog rezanja, gornja vodilica žice također se može neovisno pomicati za stvaranje rezova pod kutom. Budući da nema izravne mehaničke sile između žice i dijela, tankostijene i osjetljive komponente mogu se rezati bez deformacije.

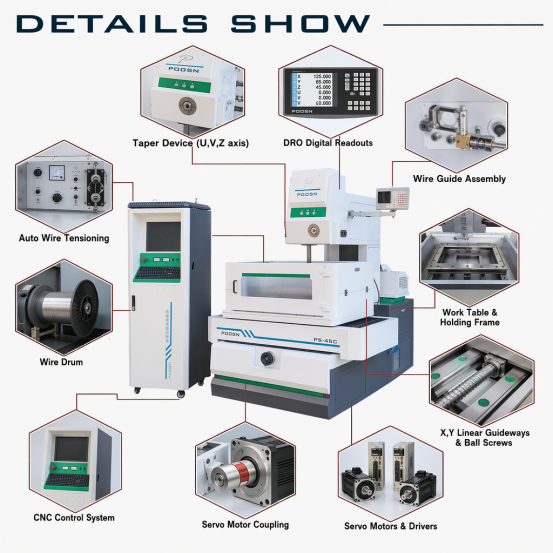

Glavne funkcionalne skupine tipičnog EDM stroja za rezanje žice uključuju sustav za dovod i namatanje žice, gornje i donje sklopove za vođenje žice, radni stol i pogonski sustav osi, sustav za cirkulaciju i filtriranje dielektrične tekućine i CNC upravljački ormar. Donji dijagram ilustrira kako su te komponente raspoređene na standardnom okviru stroja.

U praksi, kalem žice dovodi svježu ili obnovljenu žicu prema gornjoj vodilici, koja postavlja žicu točno iznad obratka prije nego što prođe kroz rez i vrati se do donje vodilice i namotaja. Radni stol, pokretan servo motorima duž X i Y osi, pomiče stegnuti obradak u odnosu na fiksnu stazu žice u skladu s programiranom geometrijom dijela. Dielektrična tekućina kontinuirano se pumpa kroz otvor za rezanje i filtrira kako bi se uklonili erodirani ostaci, što održava uvjete pražnjenja stabilnima i pomaže u održavanju dosljedne kvalitete rezanja tijekom dugog proizvodnog ciklusa.

Ključni zaključak: Preciznost rezanja EDM stroja za žicu ovisi o koordiniranom učinku njegovog dodavanja žice, vodilice, pogona osi i sustava dielektrične filtracije koji rade zajedno, a ne samo o jednoj komponenti.

Scenariji primjene i razmatranja odabira

Žičani EDM strojevi koriste se u širokom rasponu industrija gdje god je potrebno očvrsle, vodljive materijale rezati u precizne oblike bez izazivanja mehaničkog naprezanja. Najčešća primjena ostaje izrada alata i matrica, gdje žičana EDM izrezuje proboje, matrice i šupljine kalupa iz prethodno očvrslog čelika i karbidnih sirovina. Proizvođači zrakoplovnih i medicinskih uređaja također se oslanjaju na EDM žicu za proizvodnju malih, geometrijski složenih komponenti gdje su potrebne niske tolerancije i rubovi bez ivica. Dobavljači automobilske industrije koriste žičanu eroziju za proizvodnju kalupa za štancanje i za izradu prototipova komponenti prije nego što se obvežu na procese veće količine.

Prilikom ocjenjivanja a Prodajem EDM stroj za rezanje žice , kupci bi trebali odvagnuti geometriju dijela (osobito jesu li potrebni strmi kutovi suženja), tvrdoću i debljinu materijala koji se režu, potrebnu završnu obradu površine i koliko nenadziranih ili automatiziranih operacija očekuje radnja. Alatnice koje proizvode većinom ravne, ravne zidne matrice često mogu dobro opslužiti brzi žičani EDM stroj, dok trgovine koje redovito režu matrice za utiskivanje s nagnutim kutovima imaju koristi od namjenskog stroja s velikim konusom.

Ključni zaključak: usklađivanje vrste stroja s geometrijom dijela — posebno zahtjevima za kutom konusa i ciljnom završnom obradom površine — najpraktičnija je polazna točka za odabir opreme za elektroeroziju sa žicom.

Usporedba relativne brzine rezanja među vrstama strojeva

Brzina obrade jedan je od prvih čimbenika o kojima se pitaju upravitelji alatnica kada uspoređuju opremu za elektroeroziju sa žicom, budući da izravno utječe na to koliko dijelova stroj može proizvesti tijekom proizvodnog prozora. Umjesto navođenja preciznih brojki koje se značajno razlikuju ovisno o materijalu, debljini, promjeru žice i postavkama pulsa, korisnije je pogledati relativno pozicioniranje brzine svake kategorije stroja na temelju njihove tipične namjere dizajna. Strojevi za eroziju velike brzine izrađeni su prvenstveno za propusnost pri općenitom radu rezanja. Strojevi srednje brzine mijenjaju nešto sirove brzine za finiju kontrolu i završne prolaze s više rezova. Strojevi s velikim konusom optimizirani su više za mogućnost rezanja pod kutom nego za maksimalnu linearnu brzinu. Grafikon u nastavku predstavlja ovo relativno pozicioniranje kao jednostavan ilustrativni indeks, a ne kao izmjerene podatke o proizvodnji.

Ova horizontalna usporedba namjerno je prikazana kao relativni indeks, a ne skup točnih proizvodnih brojeva, budući da stvarna brzina rezanja na bilo kojem stroju za elektroeroziju sa žicom uvelike ovisi o debljini izratka, tvrdoći materijala, promjeru žice, uvjetima ispiranja i specifičnim parametrima pulsa koje odabere operater. Ono što dijagram ilustrira je opći naglasak dizajna koji stoji iza svake kategorije strojeva: strojeve za brzu elektroeroziju sa žicom obično određuju trgovine u kojima je propusnost rezanja na općem radu na kalupu prioritet. Strojevi srednje brzine pozicionirani su nešto niže na bazi čiste brzine jer je dio njihove namjere dizajna posvećen strategijama višestrukih rezova koje poboljšavaju završnu obradu površine i točnost dimenzija umjesto maksimiziranja sirove stope rezanja.

Strojevi s velikim konusom nalaze se najniže na ovom relativnom indeksu ne zato što su inferiorni strojevi, već zato što je njihov mehanički dizajn - posebno produženi hod gornje vodilice potreban za postizanje strmih kutova konusa - optimiziran za mogućnost rezanja pod kutom, a ne za maksimalnu brzinu rezanja ravnog zida. Radionica koja primarno treba ravne izbijače i jednostavne umetke za matrice općenito će dati prednost konfiguraciji velike ili srednje brzine, dok će radionica koja redovito proizvodi matrice za utiskivanje s nagnutim kutovima cijeniti sposobnost konusa u odnosu na marginalna povećanja brzine. Čitanje ove tablice uz stvarne crteže dijelova koje radionica proizvodi daje mnogo smisleniju osnovu za odabir stroja od same brzine.

Ključni zaključak: brzinu rezanja treba odvagnuti zajedno sa zahtjevima završne površine i konusnosti, budući da najbrži stroj na papiru nije uvijek najbolji za dijelove s kutnom geometrijom.

Trend u industriji: sve veća primjena automatiziranog navlačenja žice i rada bez nadzora

Jedan od jasnijih trendova o kojima se govori u industriji EDM žice posljednjih godina je pomak prema automatiziranim sustavima za uvlačenje žice koji mogu ponovno uvući žicu automatski nakon prekida, bez potrebe da operater ručno ponovno pokrene rez. Ova značajka je važna jer su se neplanirani lomovi žica koristili za prisiljavanje strojeva da miruju dok netko ne intervenira, što je ograničavalo količinu proizvodnje bez nadzora tijekom noći ili vikenda koju trgovina realno može pokrenuti. Kako je automatizirano narezivanje navoja postalo pouzdanije, više je alatnica uspjelo produžiti vrijeme rada bez nadzora, posebno za rad s kalupima s više šupljina i duge proizvodne programe. Linijski grafikon u nastavku ilustrira ovu opću putanju kao kvalitativni trend, a ne kao preciznu tržišnu statistiku.

Uzlazna linija na ovom grafikonu odražava opći obrazac o kojem se naširoko izvještava u trgovačkim publikacijama i literaturi proizvođača: automatizirano uvlačenje žice prešlo je s vrhunske značajke koja se uglavnom nalazi na strojevima više klase na nešto što se sve više očekuje čak i na opremi srednje klase za EDM žicu. Ovo napredovanje prati opsežnija poboljšanja u senzorima za otkrivanje prekida žice, odzivu servo kontrole i dosljednosti filtracije dielektrične tekućine, što sve smanjuje učestalost prekida žice na prvom mjestu. Budući da dolazi do manje prekida, a oni koji se ipak dogode rješavaju se automatski, strojevi se mogu ostaviti da rade kroz smjene bez nadzora s daleko manjim rizikom od zaustavljenog reza koji satima miruje.

Za alatnice i radionice ovaj trend ima praktične implikacije izvan praktičnosti. Produljeno vrijeme rada bez nadzora mijenja način na koji se planiraju proizvodni rasporedi, dopuštajući da se složeni, dugotrajni rezovi započnu na kraju smjene i ostave da se završe preko noći. Također pomiče odgovornosti operatera prema postavljanju stroja, programiranju i provjeri kvalitete umjesto kontinuiranog praćenja tijekom samog rezanja. Trgovine ocjenjuju novi žičani EDM stroj pouzdanost automatiziranih niti sve više tretiraju kao praktičnu, svakodnevnu značajku, a ne izborni dodatak, osobito za pogone s više strojeva s ograničenim brojem osoblja po smjeni.

Ključni zaključak: Pouzdano automatizirano uvlačenje žice postalo je praktično osnovno očekivanje za trgovine koje žele produžiti vrijeme rada stroja bez nadzora i poboljšati ukupnu fleksibilnost planiranja proizvodnje.

Usporedba atributa stroja s radarskim prikazom

Budući da odabir stroja za elektroeroziju sa žicom obično uključuje balansiranje nekoliko atributa odjednom, a ne optimizaciju za jednu metriku, usporedba u stilu radara može pomoći u vizualizaciji kompromisa jasnije od jedne rangirane liste. Grafikon u nastavku uspoređuje brze, srednje brze i strojeve za EDM žicu s velikim konusom prema pet uobičajeno vaganih atributa: točnost dimenzija, kvaliteta završne obrade površine, brzina rezanja, sposobnost konusnog rezanja i tipična razina automatizacije. Svaki se atribut ocjenjuje na jednostavnoj relativnoj ljestvici od 1 do 5 koja odražava opće karakteristike dizajna, a ne specifične testirane vrijednosti bilo kojeg pojedinačnog modela stroja. Ovaj pogled treba podržavati donošenje odluka o usmjerenju, a ne zamijeniti detaljan pregled tehničkih specifikacija.

Oblici koji se preklapaju u ovoj radarskoj usporedbi pokazuju zašto se niti jedna kategorija žičane EDM ne može univerzalno označiti bolje od ostalih; svaki se oblik proteže dalje duž osi koje odražavaju njegovu temeljnu svrhu dizajna. Profil srednje brzine proteže se najdalje prema točnosti i završnoj obradi površine, u skladu sa svojom ulogom kategorije koja se najčešće bira za završne prolaze na preciznim matricama i kalupima. Profil velikog suženja povlači se najdalje prema osi mogućnosti suženja, odražavajući specijalizirani mehanički raspon kretanja ugrađen u ove strojeve za rezanje pod kutom. Profil velike brzine nalazi se više središnje, što odražava njegovu ulogu radnog konja opće namjene, a ne specijaliziranog stroja za bilo koji pojedinačni atribut.

Čitanje radarske karte kao što je ova najkorisnije je kada trgovina ispisuje vlastiti redoslijed prioriteta za ovih pet atributa prije usporedbe strojeva. Alatnica koja proizvodi jednostavne rezne umetke s ravnim zidom u velikim količinama može najviše opteretiti brzinu rezanja i razinu automatizacije, čineći konfiguraciju velike brzine razumnom početnom točkom. Radionica s preciznim kalupima koja proizvodi šupljine s uskim tolerancijama završne obrade površine vjerojatno će težiti točnosti i završnoj obradi površine jače, usmjeravajući prema konfiguraciji srednje brzine. Proizvođač matrica za utiskivanje koji radi sa strmim kutovima gaza prirodno će dati prednost sposobnosti suženja iznad ostalih atributa. Nijedno od ovih pravila nije apsolutno, ali radarski prikaz pomaže uobličiti razgovor o kompromisu na strukturiran način.

Ključni zaključak: nijedna kategorija strojeva za elektroeroziju sa žicom ne dominira po svakom atributu, tako da kupci dobivaju najveću vrijednost radarske usporedbe kada prvi rangiraju koji su atributi najvažniji za njihove dijelove.

Tipična distribucija aplikacija kroz industrije

Žičani EDM strojevi opslužuju prilično širok presjek proizvodnih industrija, iako rad s alatima i matricama i dalje ostaje najutvrđeniji slučaj upotrebe u velikoj mjeri. Krofnasti grafikon u nastavku predstavlja ilustrativnu distribuciju uobičajenih područja primjene žičane erozije na temelju općih obrazaca uporabe u industriji, a ne na određenom izmjerenom istraživanju. Namjera mu je dati čitateljima smjernice o tome gdje se tehnologija žičane EDM najviše koristi, tako da timovi za nabavu i upravitelji alatnica mogu usporediti vlastiti obrazac upotrebe s općom slikom industrije.

Rad s alatom i matricama, uključujući matrice za utiskivanje, matrice za ekstruziju i šupljine kalupa za injekcijsko ubrizgavanje, zauzima najveći udio u ovoj ilustrativnoj raščlambi, koja se slaže s podrijetlom žičane EDM kao procesa obrade posebno razvijenog za precizno i ponovljivo rezanje očvrslog alatnog čelika. Primjene u zrakoplovstvu predstavljaju značajan sekundarni segment, uglavnom zato što sposobnost žičane elektroerozije da reže složene profile u legurama visoke čvrstoće bez induciranja toplinske distorzije odgovara zahtjevima stroge tolerancije uobičajenim za turbine i strukturne komponente. Proizvodnja medicinskih uređaja također je prerasla u značajnu nišu primjene, posebno za male, zamršene dijelove kao što su komponente kirurških instrumenata gdje su rubovi bez neravnina i dimenzionalna preciznost važni.

Preostali udio, grupiran kao automobilska i druge primjene, uključuje proizvodnju kalupa za štancanje za panele karoserije i nosače, kao i opći rad na izradi prototipova u raznim industrijama. Ova šira kategorija obično više fluktuira s ukupnim razinama proizvodne aktivnosti od specijaliziranijih segmenata alata i kalupa i zrakoplovstva, budući da potražnja za prototipovima često prati cikluse razvoja novih proizvoda. Trgovine koje primarno opslužuju kupce u automobilskoj industriji ili općoj izradi prototipa mogu otkriti da njihova mješavina aplikacija više naginje ovom segmentu nego ilustrativna distribucija prikazana ovdje, što je normalno s obzirom na to koliko baze kupaca mogu biti raznolike u različitim regijama i industrijskim klasterima.

Ključni zaključak: Proizvodnja alata i matrica ostaje ključno područje primjene žičane EDM tehnologije, a rad u zrakoplovstvu i medicinskim uređajima čini značajne specijalizirane segmente.

Smjernice za održavanje za pouzdane dugoročne performanse

Dosljedno održavanje ono je što održava točnost rezanja žičanog EDM stroja tijekom godina proizvodne upotrebe, a većina postupaka u nastavku standardne su preporuke koje se nalaze u servisnoj dokumentaciji proizvođača i najboljim primjerima iz prakse alatnice, a ne specijalizirane tehnike jedinstvene za bilo koju marku.

1. Redovito provjeravajte i mijenjajte žičane vodilice jer istrošene vodilice izravno utječu na točnost rezanja i mogu uzrokovati nedosljednu širinu zareza tijekom vremena.
2. Pratite otpornost dielektrične tekućine i performanse filtracije, jer onečišćena ili nepravilno kondicionirana tekućina smanjuje stabilnost rezanja i može ubrzati trošenje komponenti.
3. Povremeno provjeravajte kalibraciju napetosti žice, budući da nedosljedna napetost često doprinosi neplaniranim prekidima žice tijekom dugog rada bez nadzora.
4. Očistite i pregledajte kontakte napajanja, koji se troše zbog kontinuiranog električnog pražnjenja i mogu utjecati na postojanost iskre ako se ne održavaju.
5. Provjerite točnost pozicioniranja osi prema rasporedu koristeći odgovarajuću mjernu opremu, posebno nakon bilo kakvog značajnog održavanja ili zamjene komponenti.
6. Održavajte okolinu stroja razumno stabilnom temperaturom, budući da toplinske fluktuacije mogu utjecati na ponovljivost dimenzija pri preciznom rezanju.

Ugradnja ovih provjera u raspored rutinskog održavanja, umjesto samo reaktivnog rješavanja problema, pomaže u smanjenju neplaniranih zastoja i podržava dosljednu kvalitetu dijelova tijekom proizvodnih serija. Alatne prostorije koje dokumentiraju intervale održavanja i prate povijest zamjene vodiča žice ili kontakta također imaju tendenciju ranije uhvatiti probleme u razvoju, prije nego što utječu na tolerancije gotovih dijelova.

Odabir opreme iz a proizvođač žice EDM s racionalnim dizajnom proizvoda i dosljednom praksom testiranja kvalitete također igra značajnu ulogu u dugoročnoj pouzdanosti. Taizhou Xinchengyang Machinery Manufacturing Co., Ltd, specijalizirani proizvođač s dugogodišnjim iskustvom u istraživanju, razvoju i proizvodnji strojne obrade električnim pražnjenjem i posebne opreme za obradu, primjenjuje ispitivanje točnosti pozicioniranja na svakom alatnom stroju prije nego što napusti tvornicu, što je jedan praktičan način na koji proizvođači rade kako bi podržali dosljednu kvalitetu izlaza za kupce tijekom radnog vijeka opreme. Asortiman proizvoda tvrtke obuhvaća PS-C i DK77-BC serije srednje brzih EDM strojeva za rezanje žicom, DK77-A i DK77-B seriju brzih EDM strojeva za rezanje žicom i DK77-D seriju EDM strojeva za rezanje žicom velikog konusa, s proizvodima koji se prodaju na domaćim tržištima i odabranim modelima koji se izvoze u jugoistočnu Aziju, zapadnu Aziju, Europu i Amerike.

Ključni zaključak: planirano održavanje vodiča žice, dielektrične filtracije i kalibracije napetosti žice ključno je za dugoročno održavanje točne, ponovljive izvedbe EDM žice.
