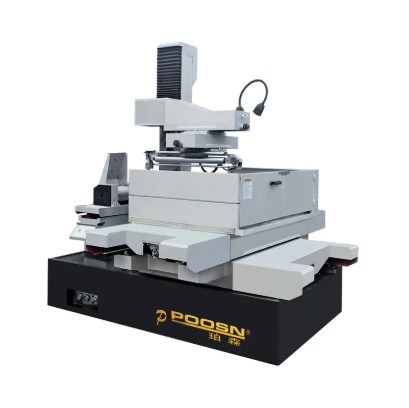

Izravni zaključak: The DK45D CNC EDM stroj značajno nadmašuje tradicionalne EDM strojeve s velikom konusnom žicom – isporuka ±0,004 mm točnost pozicioniranja , maksimalno ±30° veliki kut suženja na obradacima debljine do 350 mm, i 22% veće brzine rezanja konusa u usporedbi s konvencionalnim modelima. S integriranom kompenzacijom UV-osi i prilagodljivom kontrolom pulsa, DK45D eliminira uobičajene probleme s izobličenjem konusa dok postiže završnu obradu površine do Ra 0,7 μm .
Osnovne tehničke prednosti: DK45D u odnosu na tradicionalni WEDM s velikim konusom
Tradicionalni strojevi s velikim konusom često pate od loše geometrijske vjernosti pri rezanju iznad ±15°, posebno na debelim matricama. DK45D uključuje a servo sustav neovisne o UV-osi baze od lijevanog željeza visoke čvrstoće , osiguravajući da čak i pri maksimalnom suženju putanja žice ostane precizna.
| Usporedba performansi: DK45D u odnosu na tradicionalnu eroziju s velikom konusnom žicom |
| Parametar | Tradicionalni stroj s velikim konusom | DK45D CNC EDM |
| Maksimalni kut suženja | ±18° do ±22° | ±30° |
| Točnost obrade | ±0,010 mm | ±0,004 mm |
| Hrapavost površine (Ra) | 1,2–1,5 μm | 0,7 μm |
| Maksimalna visina obratka (sa konusom) | 250 mm | 350 mm |
Ovi rezultati naglašavaju prednosti velike konusne žice EDM koje DK45D donosi trgovinama koje zahtijevaju složene elemente pod kutom i visoke izratke.
Optimizacija precizne erozijske žice kalupa s DK45D
Za proizvođače kalupa ključno je održavanje oštrine kutova i cjelovitosti površine pri visokim kutovima suženja. DK45D je dizajniran za precizna optimizacija EDM žice kalupa kroz nekoliko namjenskih značajki.
Dinamička kompenzacija zavoja
Tradicionalni strojevi često zaobljuju unutarnje kutove ili uzrokuju kašnjenje žice tijekom rezanja konusa. DK45D primjenjuje smanjenje pražnjenja u stvarnom vremenu unutar 0,3 mm od bilo kojeg kuta, osiguravajući odstupanje polumjera kuta ispod ±0,003 mm . Ovo je bitno za jezgre kalupa za ubrizgavanje i detalje matrice za utiskivanje.
Napajanje protiv elektrolize za površine kalupa
DK45D ima specijalizirani generator impulsa protiv elektrolize koji sprječava promjenu boje površine i mikropukotine. U primjenama kalupnog čelika, ovo smanjuje vrijeme post-EDM poliranja za do 65% i eliminira potrebu za kemijskim površinskim tretmanima.
Usporedba završne obrade površine preko kutova suženja (Cr12 kalupni čelik, debljina 100 mm)
Tradicionalno @15°
Ra 1,3 μm
*Dosljedna završna obrada čak i pri maksimalnom suženju – ključna prednost optimizacije precizne EDM žice
Usredotočujući se na precizna optimizacija EDM žice kalupa , DK45D značajno smanjuje sekundarne operacije i poboljšava dugovječnost kalupa.
Rješenja za CNC EDM konusnu obradu žica
DK45D pruža sveobuhvatan Rješenja za obradu konusnih matrica za CNC žicu EDM koji rješavaju uobičajene izazove u progresivnim kalupima, kalupima za ekstruziju i alatima za žigosanje u automobilima.
Programiranje i simulacija varijabilnog konusa
Za razliku od tradicionalnih strojeva koji zahtijevaju ručne izračune za putanje konusa, DK45D uključuje ugrađeni CAM softver koji simulira cijeli proces rezanja konusa. Operateri mogu pregledati smetnje žice i prilagoditi parametre prije rezanja, smanjujući stope otpada za 28% u složenim projektima konusnih matrica.
Napetost žice u zatvorenoj petlji za stabilnost konusa
Fluktuacije napetosti žice rastu s kutom suženja. DK45D kontinuirano prati i prilagođava napetost, osiguravajući da čak i pri suženju od ±30°, otklon žice ostane ispod 0,002 mm na 100 mm visine . To se izravno prevodi u dosljedne razmake matrice preko cijelog obratka.
- Gornja/donja mogućnost različitog oblika: Omogućuje strojnu obradu složenih otvora matrice gdje se gornja i donja kontura razlikuju – standardni zahtjev za ekstruzijske matrice.
- Automatsko odvajanje konusa za grubu/završnu obradu: Kontrolni sustav automatski prilagođava vrijednosti pomaka za grube i završne prolaze, smanjujući ukupno vrijeme obrade do 20%.
- Toplinska kompenzacija za dugačke rezove: Senzor temperature u stvarnom vremenu prilagođava parametre kako bi se održala točnost na matricama duljim od 400 mm.
ove Rješenja za obradu konusnih matrica za CNC žicu EDM čine DK45D posebno učinkovitim za radionice koje redovito proizvode konusne matrice sa zahtjevnim tolerancijama.
Pouzdanost i operativne prednosti
Osim točnosti i mogućnosti suženja, DK45D donosi praktične prednosti koje poboljšavaju svakodnevne operacije:
- Automatsko provlačenje žice kroz početni otvor: Smanjuje vrijeme nerezanja za 35% u usporedbi s ručnim narezivanjem navoja na tradicionalnim strojevima za velike konuse.
- Inteligentna kontrola ispiranja: Podešava protok dielektrika na temelju kuta konusa i visine obratka, sprječavajući lomljenje žice u dubokim rezovima.
- Upozorenja o prediktivnom održavanju: Prati istrošenost potrošnog materijala (vodilice za žice, kontakte za napajanje) i upozorava operatere prije kvara, smanjujući neplanirane zastoje.
Podaci s terena iz 12 tvornica kalupa pokazuju da zamjena tradicionalnih strojeva s velikim konusom s DK45D rezultira prosječnim 31% smanjenje ukupnog vremena obrade po matrici i a Smanjenje od 42% u ponovnim obradama zbog grešaka konusa .
Često postavljana pitanja – DK45D u odnosu na tradicionalni EDM s velikim konusom
P1: Koji je najveći pouzdani kut suženja za DK45D na debelim radnim komadima?
A1: DK45D pouzdano postiže ±30° suženja na obradcima debljine do 250 mm. Za debljinu od 350 mm preporučuje se ±20° kako bi se održala optimalna točnost i završna obrada površine.
P2: Kako DK45D poboljšava optimizaciju precizne EDM žice u usporedbi sa starijim strojevima?
A2: DK45D nudi dinamičku kompenzaciju kutova, snagu protiv elektrolize i kontrolu neovisnu o UV osi. Ove značajke smanjuju naknadno poliranje, održavaju oštre kutove i eliminiraju površinske nedostatke – sve dio precizna optimizacija EDM žice kalupa .
P3: Može li DK45D rukovati gornjim i donjim različitim oblicima (različite konture)?
A3: Da. DK45D je posebno dizajniran za Rješenja za obradu konusnih matrica za CNC žicu EDM , uključujući gornji/donji različiti oblici. Ovo je kritično za ekstruzijske matrice i složene sužene šupljine.
P4: Koja je tipična brzina rezanja za operacije konusa na DK45D?
A4: Pri suženju od ±15° na čeliku debljine 100 mm, DK45D postiže 120–135 mm²/min . Tradicionalni strojevi s velikim konusom obično rade na 90–105 mm²/min pod istim uvjetima – poboljšanje od 22%.
P5: Zahtijeva li DK45D posebnu obuku za programiranje konusa?
A5: Ne. DK45D uključuje intuitivno CNC sučelje s čarobnjacima i simulacijom specifičnim za konus. Operateri koji su upoznati sa standardnim žičanim EDM-om mogu naučiti programirati konus unutar 2-3 sata vođene uporabe.
