Što DKD veliki konus za rezanje WEDM čini probojem u preciznoj obradi?

Što DKD veliki konus za rezanje WEDM čini probojem u preciznoj obradi?

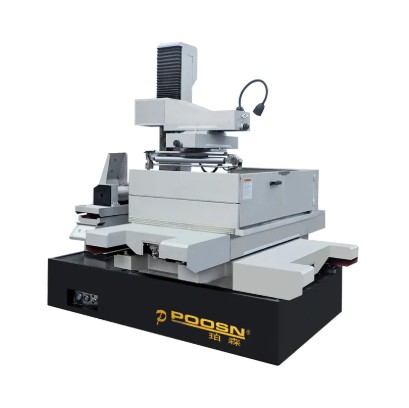

The DKD Velika rezna konusna žica EDM je otkriće u preciznoj strojnoj obradi jer fundamentalno proširuje ono što obrada s električnim pražnjenjem može postići u jednoj postavci. Postiže kut suženja do ±45° na obradcima višim od 500 mm, održava točnost položaja unutar ±0,003 mm preko radnih opterećenja većih od 3000 kg i smanjuje lomljenje žice do 60% kroz prilagodljivu kontrolu pražnjenja — mogućnosti koje niti jedan konvencionalni WEDM stroj ne može replikirati istovremeno. Za proizvođače koji rade u zrakoplovstvu, izradi teških kalupa, alatima za ekstruziju i proizvodnji kalupa velikog formata, ovaj stroj ne poboljšava samo postojeća rješenja. Čini ranije nemoguće geometrije i mjerila obradaka tvorljivima bez ugrožavanja dimenzionalnog integriteta ili kvalitete površine.

Značaj ovoga ne može se precijeniti. Precizna strojna obrada već se dugo suočava s temeljnim kompromisom: što je obradak veći i geometrijski složeniji, teže postaje držati tolerancije na razini mikrona. WEDM tehnologija je povijesno bila ograničena na manje, tanje izratke sa skromnim zahtjevima za konus. DKD stroj razbija ovaj kompromis tako što projektira svaki podsustav — bazu stroja, vodilicu žice UV-osi, krug za ispiranje, generator impulsa i CNC kontrolu — u skladu sa specifičnim zahtjevima preciznog rezanja s velikim konusom. Rezultat je stroj koji pruža preciznost EDM klase s finom žicom u mjerilu koje je prije bilo povezano s mnogo grubljim metodama rezanja.

Ovaj članak ispituje svaku od tehničkih i praktičnih dimenzija koje čine DKD Veliki rezni konus WEDM pravim inženjerskim probojem. Obuhvaća konstrukcijski dizajn stroja, sustav za konusno rezanje, kontrolnu inteligenciju, tehnologiju ispiranja, upravljanje žicom, prikladnost primjene i ukupni trošak vlasništva — s konkretnim podacima i primjerima proizvodnje u cijelom tekstu.

Temeljni problem: Zašto je WEDM s velikim konusom uvijek bio težak

Da bismo cijenili ono što DKD stroj postiže, vrijedno je razumjeti inženjerske izazove koji su WEDM s velikim konusom činili tako teškim toliko dugo. Wire EDM radi erodiranjem električno vodljivog materijala pomoću kontroliranih električnih pražnjenja između tanke žičane elektrode i obratka. Žica ne dolazi u izravan kontakt s izratkom — odvojena je malim razmakom ispunjenim dielektričnom tekućinom, a uklanjanje materijala događa se energijom koju oslobađaju brzi, točno odmjereni električni impulsi.

Kada se žica drži savršeno okomito, ovaj se proces dobro razumije i može se vrlo kontrolirati. Raspon za pražnjenje je ujednačen duž duljine žice, ispiranje je simetrično, a geometrija rezanja je predvidljiva. Ali kada se žica nagne kako bi se prerezao konus, sve se mijenja. Geometrija razmaka postaje asimetrična — ulazna točka i izlazna točka žice vodoravno su pomaknute, ponekad za desetke milimetara na visokim radnim komadima. Raspodjela pražnjenja duž nagnute žice postaje neravnomjerna. Učinkovitost ispiranja naglo opada jer se dielektrična tekućina ne može ravnomjerno usmjeriti u kutnu zonu rezanja. Napetost žice postaje teže održavati jer putanja žice mijenja oblik kako se mijenja kut suženja tijekom operacija oblikovanja.

Na izratku koji je visok 100 mm, konus od 15° stvara horizontalni pomak od otprilike 27 mm između ulaza i izlaza žice. To je izvedivo. Na izratku koji je visok 500 mm sa suženjem od 30°, horizontalni pomak se približava 290 mm. U toj mjeri problemi se dramatično povećavaju. Žica se povija pod vlastitom napetostnom asimetrijom. Pražnjenje postaje koncentrirano na sredini žice, a ne ravnomjerno raspoređeno. Tlak ispiranja koji se primjenjuje na mlaznicama jedva doseže središte zone rezanja. Površinska obrada se pogoršava, geometrijska točnost trpi, a stope lomljenja žice rastu.

To je razlog zašto većina proizvođača WEDM-a ima povijesno ograničenu mogućnost suženja na skromne kutove — obično ±3° do ±15° — i umjerene visine obratka. Prelazak preko ovih ograničenja sa standardnim strojem rezultira nepredvidivim ishodima: pogreškama u dimenzijama, grubim završnim obradama površina, čestim lomovima žice i slojevima ponovnog rezanja dovoljno debelim da ugroze performanse zamora u kritičnim komponentama. DKD Large Cutting Taper WEDM dizajniran je posebno za rješavanje ovih problema, ne inkrementalnim poboljšanjem, već redizajniranjem stroja od temelja prema zahtjevima rezanja s velikim konusom.

Strukturni temelj: strojna baza i konstrukcija okvira

Precizna strojna obrada počinje konstrukcijskim temeljem stroja. Svaka vibracija, toplinska ekspanzija ili mehanički otklon u okviru stroja izravno se pretvara u pogrešku položaja na žici za rezanje. Za rezanje velikih konusa na teškim radnim komadima, ovo je posebno kritično jer sile rezanja — iako male u apsolutnom smislu u usporedbi s glodanjem ili brušenjem — djeluju asimetrično preko široke radne ovojnice stroja, stvarajući trenutke kojima standardni okviri od lijevanog željeza ne mogu adekvatno odoljeti.

DKD stroj koristi a granit-kompozitna baza stroja koji nudi nekoliko značajnih prednosti u odnosu na konvencionalnu konstrukciju od lijevanog željeza. Granitni kompozit ima specifičan koeficijent prigušenja otprilike osam do deset puta veći od lijevanog željeza, što znači da se vibracije s poda radionice, obližnjih strojeva ili vlastitih servo pogona stroja apsorbiraju mnogo brže nego da rezoniraju kroz strukturu i pojavljuju se kao površinska valovitost na gotovom dijelu.

Toplinska stabilnost je jednako važna. Lijevano željezo ima koeficijent toplinskog širenja od približno 11 µm/m·°C. Preko osi stroja od 1000 mm, promjena temperature od samo 1°C proizvodi širenje od 11µm — više od tri puta više od navedene točnosti pozicioniranja stroja. Granitni kompozit ima koeficijent toplinske ekspanzije od približno 5-6 µm/m·°C, otprilike upola manje od lijevanog željeza, što znači da je toplinski pomak pod tipičnim fluktuacijama temperature u radionici proporcionalno smanjen. Stroj također uključuje algoritme toplinske kompenzacije u svom CNC-u koji prati temperaturu na više točaka strukture stroja i primjenjuje korekcije u stvarnom vremenu na položaje osi, dodatno smanjujući utjecaj toplinske varijacije na točnost dijela.

Struktura stupa i mosta dizajnirana je analizom konačnih elemenata kako bi se optimizirao omjer krutosti i težine, osiguravajući da glava UV-osi — koja se mora pomicati da bi stvorila kutove suženja — ne dovodi do vidljivog otklona na vodilici žice čak i kada je postavljena na maksimalni pomak. Sam radni stol napravljen je s rebrastom konstrukcijom koja raspoređuje težinu obratka preko cijele površine stola, sprječavajući lokalizirano otklon ispod teških alatnih ploča ili blokova matrice.

Kombinacija ovih strukturnih izbora znači da blok matrice od kaljenog čelika od 2.500 kg koji se nalazi na stolu stroja ne proizvodi mjerljiva izobličenja u geometriji stroja i da dugi programi rezanja koji se izvode 20 ili 30 sati bez nadzora ne akumuliraju pomicanje položaja jer temperatura u radionici mijenja dan i noć.

Sustav za vođenje žice s UV-osom: Kako sužavanje od ±45° postaje moguće

Sposobnost konusnog rezanja bilo kojeg WEDM stroja određena je dizajnom i preciznošću njegovog sustava UV-osi — mehanizma koji neovisno pomiče gornju vodilicu žice u odnosu na donju vodilicu žice kako bi se stvorio kontrolirani nagib žice. U standardnom WEDM stroju, UV-os je sekundarni sustav kalemljen na stroj dizajniran prvenstveno za ravno rezanje. Njegov raspon kretanja je ograničen, točnost pozicioniranja je skromna, a njegova sposobnost održavanja dosljedne napetosti žice u cijelom rasponu konusa ugrožena je primarnim prioritetima dizajna stroja.

DKD stroj tretira UV-os kao primarni element dizajna od jednake važnosti kao i XY-os. Gornji sklop vodilice žice montiran je na potpuno neovisnu UV-os s linearni motorni pogoni na obje U i V osi. Linearni motori eliminiraju zazor, usklađenost i toplinsku osjetljivost pogona s kugličnim navojem, osiguravajući razlučivost pozicioniranja od 0,1 µm i dvosmjernu ponovljivost bolju od 0,5 µm. Ovo je važno jer tijekom operacije konturiranja sa kontinuiranom promjenom kuta suženja, UV-os mora izvršiti stotine malih korekcija položaja u sekundi kako bi održala točan nagib žice dok se XY-os pomiče kroz krivulje i kutove. Svako kašnjenje ili netočnost u odzivu UV-osi proizvodi pogreške kuta suženja koje se pojavljuju kao geometrijska odstupanja na površini gotovog dijela.

Sam dizajn vodiča žice još je jedan kritičan element. Kod velikih kutova suženja, žica izlazi iz donje vodilice pod velikim nagibom i ulazi u gornju vodilicu iz sličnog strmog kuta na suprotnoj strani. Standardne okrugle vodilice za žicu stvaraju koncentrirani kontaktni stres na žici pod tim ekstremnim kutovima, uzrokujući zamor žice i povećavajući rizik od loma. DKD stroj koristi vodilice za žicu presvučene dijamantom s konturiranom kontaktnom geometrijom koja raspoređuje kontaktni stres duž duljeg luka kontakta žice, smanjujući lokaliziranu koncentraciju stresa i produžujući vijek trajanja žice do 40% pri ekstremnim kutovima suženja u usporedbi s konvencionalnim dizajnom vodilica.

Raspon kretanja UV-osi na DKD stroju projektiran je za postizanje suženja od ±45° na obradcima visine do 500 mm. Na izratku od 500 mm, ±45° zahtijeva pomak UV-osi od ±500 mm — ogroman raspon koji zahtijeva i mehanički robusnu strukturu UV-osi i CNC kontrolu sposobnu koordinirati simultano kretanje po četiri osi (X, Y, U, V) sa sinkronizacijom na razini mikrosekunde. Kontrolni sustav DKD to obrađuje putem namjenskog interpolatora gibanja koji izračunava položaje UV-osi kao kontinuiranu funkciju položaja XY-osi i geometrije izratka, osiguravajući glatki prijelaz kuta žice kroz svaki segment složene konture bez kutnih diskontinuiteta koji bi se inače pojavili kao površinski defekti na granicama segmenata.

Prilagodljivi generator impulsa: Održavanje stabilnosti pražnjenja u promjenjivim uvjetima

Proces električnog pražnjenja srce je EDM-a, a njegova stabilnost izravno određuje brzinu rezanja, završnu obradu površine i cjelovitost žice. Kod rezanja s velikim konusom, održavanje stabilnosti pražnjenja znatno je izazovnije nego kod ravnog rezanja jer geometrija razmaka, uvjeti ispiranja i napetost žice kontinuirano variraju kako se mijenja kut žice. Generator impulsa dizajniran za stabilno ravno rezanje proizvest će nepravilno pražnjenje u uvjetima velikog suženja, što dovodi do stvaranja luka, loma žice i oštećenja površine.

DKD stroj uključuje adaptivni pulsni generator koji radi na bitno drugačijem principu od konvencionalnih EDM generatora impulsa. Umjesto isporučivanja fiksnog valnog oblika pulsa i oslanjanja na operatera da odabere odgovarajuće parametre za dati materijal i geometriju, adaptivni generator kontinuirano nadzire napon pražnjenja, struju i vremenske karakteristike pri brzini uzorkovanja od nekoliko megaherca. Koristi te podatke u stvarnom vremenu za klasificiranje svakog pojedinačnog pražnjenja kao produktivnu iskru, kratki spoj, luk ili otvoreni razmak, te prilagođava vrijeme impulsa, energiju i polaritet na temelju pulsa po impulsa kako bi se povećao udio produktivnih iskri dok se eliminiraju štetni događaji iskrenja.

Ova sposobnost je osobito važna tijekom rezanja s velikim konusom jer učinkovitost evakuacije krhotina značajno varira duž duljine žice. U blizini ulaznih i izlaznih točaka gdje se nalaze mlaznice za ispiranje, krhotine se učinkovito uklanjaju, a otvor ostaje čist. U srednjim dijelovima duge nagnute žice nakupljanje krhotina je veće, a uvjeti lokalnog razmaka teže kratkom spoju. Prilagodljivi generator detektira te lokalne tendencije kratkog spoja iz naponskog potpisa pojedinačnih impulsa i reagira trenutnim smanjenjem energije impulsa u toj zoni pražnjenja, sprječavajući nakupljanje vodljivih ostataka koji bi inače uzrokovali lom žice.

Praktičan rezultat je taj brzina rezanja u načinu rada s velikim konusom održava se na 85-90% brzine ravnog rezanja za isti materijal i promjer žice — značajno poboljšanje u odnosu na konvencionalne strojeve, koji često gube 40–60% brzine rezanja kada rade pod kutovima suženja iznad 20° jer operater mora ručno smanjiti energiju pulsa kako bi spriječio lomljenje žice. Prilagodljivi generator također omogućuje stroju rezanje materijala koji su posebno osjetljivi na nestabilnost pražnjenja, kao što su karbidni i polikristalni dijamantni kompoziti, pod kutovima suženja koji bi bili nemogući na neprilagodljivom stroju.

Dvosmjerno visokotlačno ispiranje: Rješavanje problema krhotina pri velikim kutovima suženja

Ispiranje — proces isporuke dielektrične tekućine u zonu rezanja kako bi se uklonile erodirane čestice, ohladila žica i radni predmet te održala čistoća zazora — jedan je od najpodcijenjenijih čimbenika u izvedbi WEDM-a. Kod ravnog rezanja, ispiranje je jednostavno: gornja i donja mlaznica su koaksijalne sa žicom, a tekućina teče simetrično kroz raspor od vrha do dna. Kako se kut suženja povećava, ova simetrija progresivno narušava i učinkovitost ispiranja brzo opada.

Na suženju od 45° s izratkom od 500 mm, gornja mlaznica je pomaknuta za gotovo 500 mm od donje mlaznice u vodoravnoj ravnini. Tekućina koja izlazi iz gornje mlaznice na ulaznoj točki ne doseže izlaznu točku kosog reza — ona teče duž nagnute staze žice i izlazi kroz otvore na bočnoj stijenci obratka. Središnje područje nagnute žice radi u uvjetima ozbiljnog nedostatka ispiranja, uzrokujući nakupljanje krhotina, lokalno pregrijavanje, debele prelivene slojeve i konačno lomljenje žice.

DKD stroj to rješava s a dvosmjerni sustav ispiranja s promjenjivim tlakom koji uključuje neovisno kontrolirane gornje i donje mlaznice koje se mogu rotirati kako bi uskladile svoj smjer mlaza sa stvarnim kutom nagiba žice. Umjesto da izbacuju tekućinu okomito prema dolje kao što to čini fiksna mlaznica, DKD mlaznice se okreću kako bi usmjerile tekućinu duž osi žice, osiguravajući da mlaz prodre u nagnutu zonu rezanja, a ne da se rasipa na bočnu stijenku obratka.

Uz kontrolu smjera, CNC automatski podešava tlak ispiranja između 0,5 i 18 bara, ovisno o visini obratka, vrsti materijala, kutu konusa i trenutnoj fazi rezanja. Tijekom grubog rezanja gdje je volumen krhotina velik, pritisak se povećava kako bi se održala čistoća zazora. Tijekom završnih prolaza rezanja gdje je integritet površine kritičan, pritisak se smanjuje kako bi se spriječile vibracije žice izazvane hidraulikom koje bi umanjile hrapavost površine. Ovo dinamičko upravljanje tlakom usklađeno je s adaptivnom kontrolom generatora impulsa tako da oba sustava istodobno reagiraju na promjene u uvjetima zazora.

Rezultat je a debljina prelivenog sloja ispod 3µm čak i pri maksimalnim kutovima suženja — vrijednost koja zadovoljava zahtjeve integriteta površine prema specifikacijama komponenti zrakoplovne i svemirske klase i eliminira potrebu za post-EDM površinskom obradom u većini primjena. Na konvencionalnim strojevima koji rade pod velikim kutovima suženja, debljina prelivenog sloja često prelazi 15-20 µm, što zahtijeva dodatne operacije brušenja ili poliranja koje povećavaju vrijeme i trošak.

Dielektrični sustav također uključuje višestupanjski filtracijski krug s primarnim papirnatim filtrima, sekundarnim finim filtrima i slojem smole za ionsku izmjenu koja održava otpornost vode na 50–100 kΩ·cm. Održavanje otpora u ovom rasponu ključno je za stabilnost pražnjenja — voda koja je previše čista (visoki otpor) proizvodi previše energična pražnjenja koja nagrizaju žicu i ostavljaju hrapave površine, dok voda koja je previše vodljiva (nizak otpor) uzrokuje prerano kolaps impulsa i smanjenu učinkovitost rezanja. DKD sustav filtracije automatski nadzire otpor i prilagođava cikluse regeneracije ionske izmjene kako bi održao ciljni raspon bez intervencije operatera.

Sustav upravljanja žicom: kontrola napetosti, uvlačenje niti i učinkovitost potrošnje

Upravljanje žičanom elektrodom obuhvaća sve, od načina na koji se žica dovodi s dovodnog kalema, preko sustava vodilica, do mehanizma za namatanje — i ima izravan utjecaj na kvalitetu rezanja, vrijeme rada stroja i troškove rada. Kod rezanja s velikim konusom, upravljanje žicom je zahtjevnije nego kod ravnog rezanja jer nagnuti put žice stvara nejednoliku raspodjelu napetosti: napetost je veća na točkama savijanja u blizini vodilica i niža u sredini raspona. Ako napetost nije precizno kontrolirana, žica rezonira na određenim frekvencijama koje se pojavljuju kao periodični površinski uzorci na gotovom dijelu.

DKD stroj koristi a sustav kontrole napetosti žice u zatvorenoj petlji sa senzorom mjerne ćelije koji mjeri stvarnu napetost žice na gornjoj vodilici i šalje te informacije servo upravljanom zateznom valjku. Sustav održava napetost žice unutar ±0,3N od zadane vrijednosti kroz kalem — čak i kada se promjer kalema smanjuje i dinamika odmotavanja žice mijenja, pa čak i kada se geometrija putanje žice mijenja s različitim kutovima suženja. Ova razina napetosti je približno tri puta čvršća od one koju mogu postići mehanički uređaji za napetost na konvencionalnim strojevima.

Sustav za provlačenje žice potpuno je automatski i može provući navoj kroz početnu rupu promjera samo 0,6 mm bez pomoći operatera. Nakon puknuća žice — događaja koji se mnogo rjeđe događa na DKD-u nego na konvencionalnim strojevima, ali koji se ne može u potpunosti ukloniti — stroj se automatski povlači do točke prekida, čisti kraj žice i ponovno provlači kroz početni otvor, a zatim nastavlja s rezanjem iz ispravnog položaja. Ovaj proces u prosjeku traje otprilike 90 sekundi, u usporedbi s 5-10 minuta za ručno uvlačenje konca, što je primarni način na mnogim konkurentskim strojevima.

Potrošnja žice značajan je operativni trošak u proizvodnim WEDM okruženjima. Tipičan WEDM stroj velikog formata koji neprekidno radi može potrošiti 15-25 kg žice tjedno, po cijeni od 15-30 USD po kilogramu, ovisno o vrsti žice. Optimizacija napetosti i prilagodljiva kontrola pražnjenja DKD stroja smanjuju nepotrebno pomicanje žice — fenomen u kojem nestabilni uvjeti pražnjenja pokreću stroj da uvlači svježu žicu brže nego što je stvarno potrebno za rezanje. Podaci s terena iz proizvodnih postrojenja pokazuju smanjenje potrošnje žice od 22–31% u usporedbi sa strojevima bez ovih kontrola, što na stroju koji radi 5.000 sati godišnje znači godišnju uštedu žice od 8.000 do 15.000 USD, ovisno o vrsti žice i cijeni.

Stroj se prilagođava žici promjera od 0,1 mm do 0,3 mm i kompatibilan je s mesinganom žicom, žicom presvučenom cinkom i difuzijski žarenom žicom visokih performansi. Mjedena žica obično se koristi za operacije grube obrade gdje je brzina rezanja prioritet. Žica obložena cinkom pruža bolju završnu obradu površine na završnim prolazima zbog svoje niže točke taljenja i kontroliranijeg ponašanja isparavanja. Difuzijski žarena žica nudi najbolju kombinaciju čvrstoće i performansi rezanja za teške materijale kao što su karbid i titan, a precizni sustav kontrole napetosti DKD stroja u potpunosti iskorištava svojstva ovih vrhunskih vrsta žice bez problema s lomljenjem žice koji ih čine nepraktičnima na manje sposobnim strojevima.

CNC sustav upravljanja: inteligencija, automatizacija i učinkovitost programiranja

CNC upravljački sustav integrirajuća je inteligencija DKD stroja — on koordinira kretanje osi, kontrolu pražnjenja, ispiranje, napetost žice i interakciju operatera u koherentan sustav koji je i sposoban i praktičan za rukovanje. Stroj s briljantnim hardverom, ali loše dizajniranim sustavom upravljanja imat će slabije rezultate od svog potencijala i frustrirati operatere; DKD sustav upravljanja dizajniran je za suprotno.

Kontrolna platforma radi na operativnom sustavu u stvarnom vremenu s vremenom ciklusa kontrole pokreta od 125 mikrosekundi, osiguravajući da su ažuriranja položaja osi i naredbe za kontrolu pražnjenja sinkronizirane do submikrosekundne preciznosti. Ova razina vremenske koordinacije ključna je za konturiranje s velikim konusom, gdje se osi X, Y, U i V moraju pomicati istovremeno s dosljednim omjerima brzine kako bi se održao konstantan kut žice kroz krivulje, prijelaze i kutove.

Kontrolni softver uključuje algoritam za automatsku kompenzaciju uglova koji predviđa geometrijsku pogrešku uzrokovanu kašnjenjem žice — sklonost žice da zaostaje za programiranom putanjom tijekom promjena smjera. U ravnom rezanju, kutna kompenzacija je dobro shvaćen problem sa standardnim rješenjima. Kod rezanja s velikim konusom, kutna kompenzacija postaje četverodimenzionalna jer pomak UV-osi mijenja efektivne karakteristike otklona žice pri svakom kutu konusa. Algoritam za kompenzaciju kutova DKD kontrole istovremeno uzima u obzir kut suženja, napetost žice, visinu izratka i brzinu rezanja, proizvodeći oštrinu kutova koja je dosljedna u cijelom rasponu suženja umjesto da opada pri ekstremnim kutovima.

Kontrolni sustav prihvaća uvoz DXF i IGES geometrije izravno sa sučelja zaslona osjetljivog na dodir stroja, eliminirajući potrebu za zasebnom CAM radnom stanicom za većinu poslova. Operater odabire uvezenu geometriju, specificira kut konusa, visinu izratka, materijal, vrstu žice i zahtjeve za završnu obradu površine, a upravljačka jedinica automatski generira program rezanja s odgovarajućim uvodnim i izlaznim pokretima, strategijama s više prolaza i prijelazima parametara. Za složene dijelove koji zahtijevaju različite kutove suženja u različitim regijama, kontrola podržava specifikaciju suženja segment po segment s automatskom interpolacijom na prijelazima.

Kontrola također upravlja tehnološkom bazom podataka stroja — bibliotekom testiranih parametara rezanja za stotine kombinacija materijala, žice i završne obrade. Ovi su parametri rezultat opsežnog tvorničkog testiranja i kontinuirano se poboljšavaju nadzorom procesa ugrađenim u stroj, koji bilježi podatke o učinku rezanja za svaki posao i koristi statističku analizu za prepoznavanje poboljšanja parametara. Operateri u proizvodnim okruženjima to izvješćuju vrijeme programiranja novih dijelova smanjeno je za 60–70% u usporedbi s konvencionalnim WEDM kontrolama koje zahtijevaju ručni odabir parametara i iterativne testne rezove.

Usporedba performansi: DKD veliki rezni konus WEDM u odnosu na industrijske standarde

Sljedeća tablica uspoređuje ključne parametre performansi DKD Large Cutting Taper WEDM u odnosu na tipične vrhunske standardne WEDM strojeve i konvencionalne WEDM strojeve velikog formata dostupne na tržištu. Ova usporedba ilustrira specifične dimenzije u kojima DKD stroj pruža revolucionarne performanse, a ne inkrementalno poboljšanje.

Podaci u tablici odražavaju objavljene specifikacije i neovisna terenska mjerenja od proizvodnih korisnika. Prednost DKD stroja je najizraženija u kombinaciji maksimalnog kuta konusa, visine izratka pod tim maksimalnim kutom i točnosti — niti jedan drugi stroj u svojoj klasi ne pruža sve tri istovremeno pri brzinama rezanja prihvatljivim za proizvodnju. Prednost debljine prerađenog sloja posebno je značajna za zrakoplovnu i medicinsku primjenu gdje je obrada površine nakon EDM regulirani zahtjev kvalitete.

Primjene u industriji: gdje DKD stroj stvara stvarnu proizvodnu prednost

Mogućnosti DKD velikog reznog konusa WEDM pretvaraju se u prednosti konkretne proizvodnje u nizu industrija. Razumijevanje ovih primjena pojašnjava zašto su specifikacije stroja važne izvan lista sa specifikacijama.

Proizvodnja komponenti za zrakoplovstvo i obranu

Zrakoplovne komponente često zahtijevaju složene vanjske profile s preciznim kutovima gaza, osobito korijenske oblike turbinskih lopatica, strukturne nosače i priključke za pričvršćivanje okvira zrakoplova. Te se komponente često proizvode od materijala kao što su Inconel 718, titan Ti-6Al-4V i alatni čelici visoke čvrstoće — svi su oni izazovni za konvencionalnu strojnu obradu i idealno prilagođeni EDM. Sposobnost DKD stroja za rezanje konusa od ±45° u Inconelu 718 na visini od 500 mm s točnošću od ±0,003 mm i prelivenim slojem ispod 3 µm znači da se profili korijena jelke lopatice turbine mogu rezati u jednoj postavci bez prethodno potrebnih višestrukih operacija pričvršćivanja. Jedan dobavljač zrakoplovne industrije izvijestio je o smanjenju broja operacija za utor turbinskog diska s četiri (grubo glodanje, poluzavršno glodanje, EDM i brušenje) na dvije (grubo glodanje i DKD WEDM), skraćujući ukupno vrijeme ciklusa izrade za 38%.

Proizvodnja matrica za teško utiskivanje i progresivnih matrica

Progresivni kalupi za utiskivanje karoserijskih panela i strukturnih komponenti automobila među najzahtjevnijim su WEDM primjenama u pogledu veličine obratka, tvrdoće materijala i geometrijske složenosti. Ploče za kalupe obično su debele 400–600 mm, kaljene na 58–62 HRC i zahtijevaju precizne zašiljene proboje i zazore za kalupe — često s kutovima suženja od 20–30° za držače slijepih dijelova i rubne dijelove. Na konvencionalnim strojevima, ove značajke suženja zahtijevaju višestruke postavke s različitim orijentacijama pričvršćivanja, od kojih svaka uvodi vlastitu akumulaciju pogreške položaja. DKD stroj reže sve konusne značajke u jednoj orijentaciji izratka, održavajući prostorne odnose između značajki unutar ±0,003 mm i eliminirajući greške repozicioniranja učvršćenja od 0,01–0,02 mm koje su primarni izvor neusklađenosti matrice u pristupima s više postavki.

Alati za matricu za ekstruziju

Aluminijske i bakrene matrice za ekstruziju predstavljaju jedinstveni izazov: profil matrice mora sadržavati nosive površine, reljefne kutove i geometrije zavarene komore koje zahtijevaju različite kutove suženja na različitim dubinama unutar istog bloka matrice — a blokovi matrice mogu biti debljine 150–400 mm. Sposobnost DKD stroja da specificira varijabilne kutove suženja duž putanje rezanja, u kombinaciji s njegovom sposobnošću visine izratka, čini ga jedinom WEDM platformom koja može obraditi potpune ekstruzijske matrice sa svim njihovim konusnim značajkama u jednoj postavci. Za proizvođače ekstrudiranih aluminijskih profila koji proizvode dijelove okvira prozora i strukturne profile, ova je mogućnost eliminirala potrebu da eksternaliziraju značajke kritične za konus matrice specijaliziranim radionicama za EDM, prenoseći posao unutar tvrtke i smanjujući vrijeme isporuke matrice za 40-50%.

Medicinski uređaji i alati za implantate

Alati za medicinske uređaje — kalupi za ortopedske implantate, alati za rezanje minimalno invazivnih instrumenata i matrice za komponente spojnica koje se mogu ugraditi — zahtijevaju neke od najstrožih tolerancija dimenzija i standarda integriteta površine u proizvodnji. Komponente implantata od legura kobalt-krom i titan moraju ispunjavati standarde ISO 5832 za biokompatibilnost, koji među ostalim zahtjevima ograničavaju debljinu prelivenog sloja i zahtijevaju specifične vrijednosti hrapavosti površine. Prenovljeni sloj ispod 3 µm DKD stroja i mogućnost završne obrade površine Ra 0,2 µm na ovim materijalima znači da se alat može isporučiti do tolerancije crtanja bez operacija poliranja i jetkanja koje su trenutno standardna praksa nakon konvencionalne EDM, čime se štedi 4-8 sati naknadne obrade po alatu.

Rad bez posade i učinkovitost proizvodnje

Da bi precizni alatni stroj isporučio maksimalnu vrijednost u proizvodnom okruženju, mora biti sposoban za pouzdan rad bez ljudske posade — rad noću, vikendom i smjena bez potrebe za stalnom pažnjom operatera. WEDM je u načelu pogodan za rad bez posade jer je proces rezanja beskontaktan i sile koje su uključene su zanemarive. U praksi, međutim, lom žice, kvarovi navoja i problemi s dielektričnim sustavom povijesno su ograničavali praktično vrijeme rada WEDM strojeva bez nadzora na nekoliko sati prije nego što je potrebna intervencija.

Kombinacija prilagodljive kontrole pražnjenja DKD stroja (koja sprječava događaje nestabilnosti razmaka koji uzrokuju većinu puknuća žice), automatskog urezivanja žice (koja se oporavlja od puknuća bez intervencije operatera), kapaciteta žice s više kotura (što omogućuje kontinuirani rad 24–36 sati bez izmjene žice) i automatiziranog upravljanja dielektrikom (koje održava otpornost i temperaturu bez ručnog podešavanja) omogućuje istinski praktičan rad bez svjetla za programe rezanja koji traju 20–40 sati.

Izvješće korisnika proizvodnje stope iskorištenja stroja od 85–92% tijekom razdoblja od 30 dana, uključujući planirano održavanje. Za usporedbu, konvencionalni WEDM strojevi u sličnim proizvodnim okruženjima obično postižu 60–75% iskorištenja zbog viših stopa lomljenja žice, češćih zahtjeva za ručnom intervencijom i duljih vremena postavljanja između poslova. Pri tipičnom trošku strojnog sata WEDM od 80 do 150 dolara po satu, samo poboljšanje iskorištenja predstavlja 40 000 do 120 000 dolara godišnje u oporavljenom kapacitetu po stroju.

Kontrolni sustav uključuje mogućnost daljinskog nadzora koja operaterima i nadzornicima omogućuje provjeru statusa stroja, napredovanja rezanja i stanja alarma s pametnog telefona ili tableta. Obavijesti o alarmu šalju se putem SMS-a ili e-pošte kada je potrebna intervencija, čime se osigurava minimalno vrijeme zastoja stroja čak i tijekom razdoblja bez osoblja. Sustav daljinskog nadzora također bilježi podatke o rezanju radi sljedivosti kvalitete — korisno za svemirske i medicinske klijente kojima je potrebna dokumentacija da su dijelovi proizvedeni unutar određenih parametara procesa.

Ukupni trošak vlasništva: Dugoročni financijski slučaj

DKD Large Cutting Taper WEDM ima višu cijenu nabave od standardnih WEDM strojeva — obično 30–60% više od vrhunskog konvencionalnog stroja, ovisno o konfiguraciji. Za mnoge kupce, ova prethodna premija je primarna prepreka za razmatranje. Međutim, analiza ukupnog troška vlasništva tijekom petogodišnjeg horizonta proizvodnje obično pokazuje znatno drugačiju sliku.

Troškovne prednosti spajaju se u nekoliko dimenzija. Ušteda potrošnje žice od 22–31% smanjuje godišnje troškove žice za 8.000–15.000 USD. Smanjeno lomljenje žice i automatsko ponovno navijanje navoja vraćaju 200–400 sati produktivnog strojnog vremena godišnje koje bi inače bilo izgubljeno ručnom intervencijom — vrijedno 16.000–60.000 USD po uobičajenim cijenama stroja. Uklanjanje višestrukih operacija postavljanja za značajke velikog konusa smanjuje troškove učvršćenja, rad na postavljanju i vrijeme pomicanja dijelova, čime se štedi 15–25% ukupnih troškova posla na zahvaćenom radu. A mogućnost da se prethodno angažirane vanjske operacije koje su kritične za konus dovedu unutar kuće eliminira premije za eksternalizaciju koje obično iznose 40–80% više od internih troškova strojne obrade.

Kada se ove operativne prednosti zbroje i trošak stjecanja premije amortizira tijekom pet godina, DKD stroj obično postiže niži petogodišnji ukupni trošak vlasništva od standardnog stroja za 15-25% u proizvodnim okruženjima gdje rezanje velikog konusa čini više od 30% radnog opterećenja. U okruženjima gdje je rad s velikim konusom primarna primjena, prednost je još veća.

Troškovi održavanja tijekom petogodišnjeg razdoblja usporedivi su ili niži od konvencionalnih strojeva unatoč većoj početnoj složenosti DKD-a, jer linearni motorni pogoni na UV-osi nemaju mehaničke habajuće komponente (nema kugličnih vijaka, nema ležajeva u pogonskom sklopu), a granitna kompozitna baza ne zahtijeva periodično struganje ili poravnavanje. Intervali zamjene vodilica produljeni su dijamantnim dizajnom vodilica, a automatizirani sustav upravljanja dielektrikom smanjuje rukovanje kemikalijama i rad na testiranju, što je značajan trošak održavanja na ručno upravljanim sustavima.

Često postavljana pitanja

P1: Koja je stvarna praktična granica kuta suženja DKD stroja i smanjuje li se točnost pri maksimalnim kutovima?

A1: DKD Large Cutting Taper WEDM je ocijenjen za ±45° suženja na obradcima visine do 500 mm, a ovo je originalna proizvodna specifikacija, a ne laboratorijski maksimum. Točnost pozicioniranja od ±0,003 mm održava se u cijelom rasponu suženja jer linearni motorni sustav UV-osi pruža dosljednu rezoluciju pozicioniranja bez obzira na kut suženja. Površinska hrapavost se neznatno smanjuje pri ekstremnim kutovima — Ra 0,2 µm pri malim kutovima suženja može porasti na Ra 0,3–0,35 µm pri 45° zbog asimetrične geometrije otvora za pražnjenje — ali to ostaje unutar specifikacije za većinu industrijskih primjena. Za primjene koje zahtijevaju Ra 0,2µm pri ekstremnim kutovima suženja, dodatni završni prolaz sa smanjenim postavkama energije postiže ovaj cilj.

P2: Može li DKD stroj rezati nevodljive ili slabo vodljive materijale kao što su keramika ili polikristalni dijamant?

A2: Žičana erozija temeljno zahtijeva električnu vodljivost izratka, a DKD stroj nije iznimka u odnosu na ovaj fizički zahtjev. Međutim, može učinkovito rezati materijale s nižom vodljivošću od standardnog alatnog čelika, uključujući volframov karbid (koji ima električni otpor otprilike 10-20 puta veći od čelika), sinterirane polikristalne dijamantne kompozite (koji koriste vodljivu matricu kobaltnog veziva) i električno vodljive keramičke kompozite. Konkretno za volfram karbid, praćenje razmaka u stvarnom vremenu adaptivnog generatora impulsa pruža značajnu prednost u odnosu na konvencionalne strojeve jer su karakteristike pražnjenja karbida bitno drugačije od čelika i zahtijevaju dinamičko podešavanje parametara za održavanje stabilnog rezanja — nešto što strojevi s fiksnim parametrima ne mogu učiniti učinkovito.

P3: Koliko vremena je potrebno za postavljanje i programiranje složenog dijela s velikim konusom na DKD stroju?

A3: Vrijeme postavljanja i programiranja uvelike ovisi o složenosti dijela, ali za reprezentativnu matričnu ploču s velikim konusom s 8–12 otvora za bušenje pod različitim kutovima konusa, iskusni operateri izvješćuju o ukupnom vremenu postavljanja i programiranja od 90–150 minuta korištenjem DXF uvoza DKD kontrole i funkcija automatskog programiranja konusa. To je povoljno u usporedbi s 4-6 sati za isti dio na konvencionalnom WEDM stroju koji zahtijeva ručni odabir parametara, višestruke probne rezove i zasebno programiranje za svaki segment kuta konusa. Dijelovi s prvim člankom na novoj geometriji obično zahtijevaju jedan dodatni sat za rezove za provjeru. Nakon odobrenja prvog artikla, ponovna proizvodnja istog dijela zahtijeva samo umetanje obratka i ponovno pozivanje programa — obično 20-30 minuta po postavljanju.

P4: Kakav raspored održavanja zahtijeva DKD stroj i koji su najčešći servisni artikli?

A4: Raspored održavanja DKD stroja organiziran je u dnevne, tjedne, mjesečne i godišnje intervale. Dnevno održavanje traje otprilike 15 minuta i uključuje provjeru dielektrične otpornosti, provjeru istrošenosti vodilica žice i provjeru poravnanja mlaznice za ispiranje. Tjedno održavanje (30–45 minuta) uključuje provjere zamjene filtera, čišćenje sjeckalice žice i jedinice za namotavanje te podmazivanje linearnih vodilica XY-osi. Mjesečno održavanje (2-3 sata) uključuje potpuni pregled dielektričnog sustava, verifikaciju kalibracije UV-osi i dijagnostiku kontrolnog sustava. Godišnje održavanje koje provodi servisni inženjer uključuje potpunu geometrijsku kalibraciju, lasersko mjerenje točnosti osi i zamjenu istrošenih dijelova kao što su žičane vodilice, brtve i filterski mediji. Najčešći neplanirani servisi su zamjena vodiča žice (obično svakih 800–1200 sati, ovisno o vrsti žice i materijalu) i zamjena dielektričnog filtra (svakih 400–600 sati, ovisno o volumenu uklanjanja materijala).

P5: Je li DKD stroj prikladan za radionice koje režu široku paletu materijala i vrsta dijelova ili je optimiziran za uzak raspon primjene?

A5: Stroj DKD dobro je prikladan za radna okruženja upravo zato što njegova tehnološka baza podataka pokriva širok raspon materijala, a adaptivni generator impulsa automatski obrađuje varijacije parametara između različitih vodljivih materijala. Trgovine za zapošljavanje izvješćuju da prebacivanje između materijala - na primjer, od kaljenog čelika P20 do volfram karbida do titana - zahtijeva samo odabir materijala u upravljačkom sučelju, a ne ručno podešavanje parametara. Glavno razmatranje za radionice je da veličina DKD stroja i kapacitet radnog stola čine ga najproduktivnijim na velikim ili složenim dijelovima; za male, tanke, ravno izrezane dijelove koji čine značajan dio tipičnog posla u radionici, manji standardni WEDM stroj može biti ekonomičniji za paralelni rad. Većina trgovina koje ulažu u DKD stroj koriste ga posebno za svoje radove velikog formata i visokog konusa dok zadržavaju standardne strojeve za rutinsko rezanje.

P6: Koja je obuka potrebna operaterima da bi postali vješti na DKD stroju i kakvu podršku pruža proizvođač?

A6: Operaterima s postojećim iskustvom u WEDM obično je potreban 5-dnevni program obuke na licu mjesta koji pokriva rad sa strojem, programiranje, principe konusnog rezanja, upravljanje dielektrikom i rutinsko održavanje. Operateri bez prethodnog iskustva s WEDM-om trebaju 10-dnevni program koji pokriva osnove EDM-a prije obuke specifične za stroj. Proizvođač osigurava instalaciju i puštanje u pogon na licu mjesta, početni program obuke, daljinsku tehničku podršku putem ugrađene dijagnostičke veze stroja i pristup online bazi znanja s bilješkama o aplikaciji, preporukama za parametre i vodičima za rješavanje problema. Godišnja obuka za osvježenje dostupna je za operatere koji rade s novim materijalima ili primjenama, a proizvođačev tim za inženjering aplikacija pruža izravnu pomoć za izazovne dijelove prvog artikla tijekom prvih 12 mjeseci nakon ugradnje kao dio standardnog paketa za puštanje u rad.
